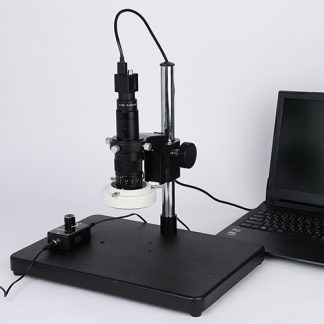

USB3.0マイクロスコープ TG500CS

これからは新規格の高速USB3.0マイクロスコープ

●USB3.0でも安心の低価格

●2点間距離の測定ができる簡易計測ソフトが標準装備

●計測・焦点合成・画像連結ソフトなど豊富なソフトウェアを取り揃え

●お客様のご希望に合わせ、ソフトウェア開発も可能

製品のお問い合わせ phone028-3911-2006

特徴

標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
静止画の保存(JPEG/BMP形式選択可能)
2点間距離測定
一時停止機能
計測時の校正データの保存・読み出し
フィットイン機能、デジタルズーム機能
対応OS:Windows8以降
*校正用ガラススケールはオプションです。

仕様

全体仕様

型番
TG500CS
倍率
25倍-140倍
視野範囲
15.5mmx12.0mm (25倍時), 2.7mmx2.0mm (140倍時)
対応OS
Windows7、8、8.1、10
CPU
Intel core i5以上
メモリ
4GB以上

カメラ

撮像素子
1/2.5”CMOS
画素数
500万画素
最大解像度
2592×1944
フレームレート
2592×1944(18fps)※実際のフレームレートはパソコンの性能、設定環境により異なります。
接続
USB3.0

レンズ

光学倍率
x0.75-x4.5
焦点距離
W.D. 90mm
レンズホルダ径
φ50mm
マウント
Cマウント

付属物

500万画素USB3.0カメラ
リング照明
56灯LEDリング照明
USBマイクロスコープ
ズームレンズ
USBマイクロスコープ
スタンド
USBマイクロスコープ
保護カバー
Viewerソフトウェア

便利なオプション品のご紹介



0.5倍補助レンズ
TG-0.5
tg05-5501
マイクロスコープと組合せて使用することで、
倍率を半分、作動距離を2倍にできます。



オプションソフトのご紹介

豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。



オプション計測ソフト



高機能画像処理計測ソフトウェア MFShip

●計測アシスト(エッジ自動フィット)機能
●ピンポイントデジタルズーム機能
●お手軽!くるっとフォーカス合成機能
GS-4SQ(20µm/100µm/500µm/1mm刻みの
4種類のスケール付き)が標準付属

【計測項目】
●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●3点指定角度
●4点指定角度
●3点指定円
●近似円
●矩形
●楕円
●近似直線 ●3点指定円弧など
【便利な機能】
・エッジ自動フィット機能
・ピンポイントデジタルズーム機能
・スケール表示
・くるっと合成機能
・レポート作成
・画像連結機能(タイリング機能)



標準Viewerソフトと高機能画像処理計測ソフトウェア(MFShip)の比較

・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

  標準Viewerソフト
MFShip
2点間距離
焦点合成機能 ×
Excel 出力 ×
画像データの
サムネイル表示
×
画面表示倍率変更 ×
クロスライン表示 ×
格子目盛表示 ×
対応OS Windows10まで Windows10まで





オプション画像処理ソフト


今まで見えなかった傷が見える!計測の前処理にも!
