照明の当て方
製品に光沢がある場合は、光源が写り込んでテカらないようにするのが肝心です。

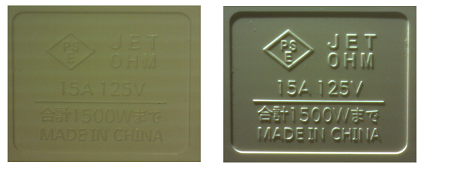

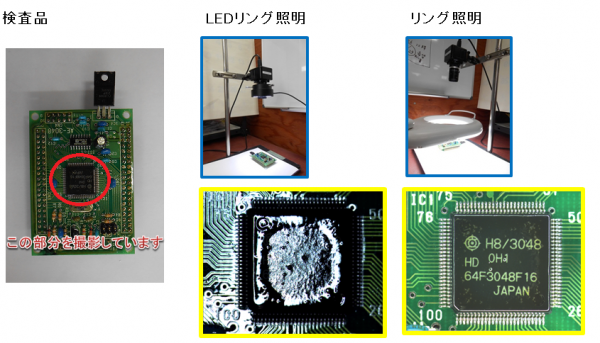

下の検査品をリング照明をレンズに取り付けた場合、また対象物に近い箇所の取り付けた場合で比べてみます。
リング照明をレンズに取り付けた場合は、高い位置から照明を当てているため、光源が写りこんでテカリのある画像になっています。
対象物に近い場所に取り付けた場合は、低い位置から照明を当てているため、光源が写りこまず、きれいな画像が撮れています。
凸凹した部分を検出する検査の場合

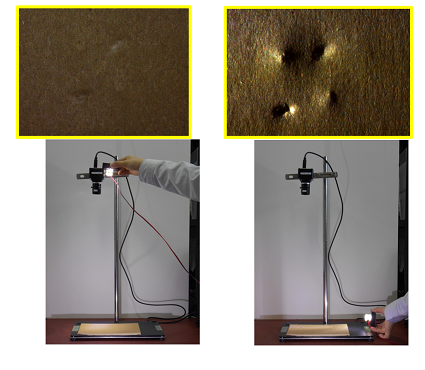

凸凹した部分を検出する検査の場合は、斜めから光を当てて、凸凹が浮き上がるようにします。
バックライト

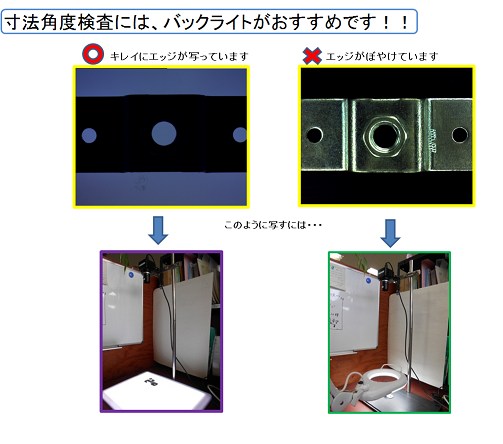

寸法角度検査では、エッジをキレイに写すことが重要です。
リング照明ではエッジがぼやけてしまうことがあります。
エッジをキレイに写すには(透過照明)がお勧めです。
