コード認識システム

• 実験内容

  製品のカバーと製品の中身に書かれているコードが一致しているかを検査する為にコードの読み取りが可能なソフトウェアを使用します。
  カメラで製品のカバーと製品の中身が同時に映し出せるように設定します。
  製品のカバーに書かれたコードを読取り、製品の中身に書かれたコードを認識しOK/NGの判断を行います。




  OKの場合はOKの結果を返す。 NGの場合はNGの結果を返し、警告灯が赤く光り警報が鳴ります。

•

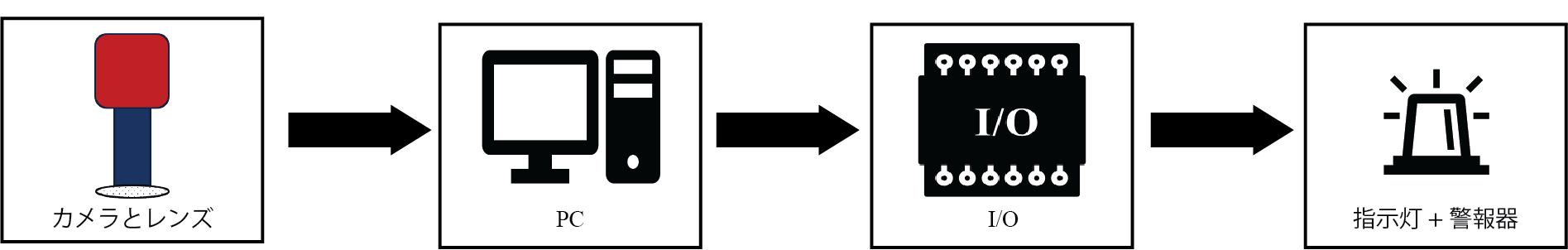

• ハードウェア


  – デスクトップパソコン

  – 解像度5MPのGigEカメラ

  – 固定焦点レンズ12㎜レンズ

  – 56灯のLEDリング照明


  ソフトウェア


  – 画像上のコードがマッチするかを検査可能なソフトウェアを使用

•

ワークフロー

1. 作業員がソフトウェアを操作し、検査する製品モデルを選択します。
2. 作業員が製品を検査エリア（カメラで映し出せるエリア）に設置します。
3. エリアに製品が置かれるとボタンを使用し検査を開始します。
4. ソフトウェアが自動的に製品のカバーと製品の中身を検査します。
5. カバーのコードと中身のコードが製品モデルと一致している場合はOKの結果を返します。
6. カバーのコードと中身のコードが製品モデルと一致していない場合NGの結果を返し、警告灯が赤く点灯し、警報が鳴ります。

•

•

• まとめ

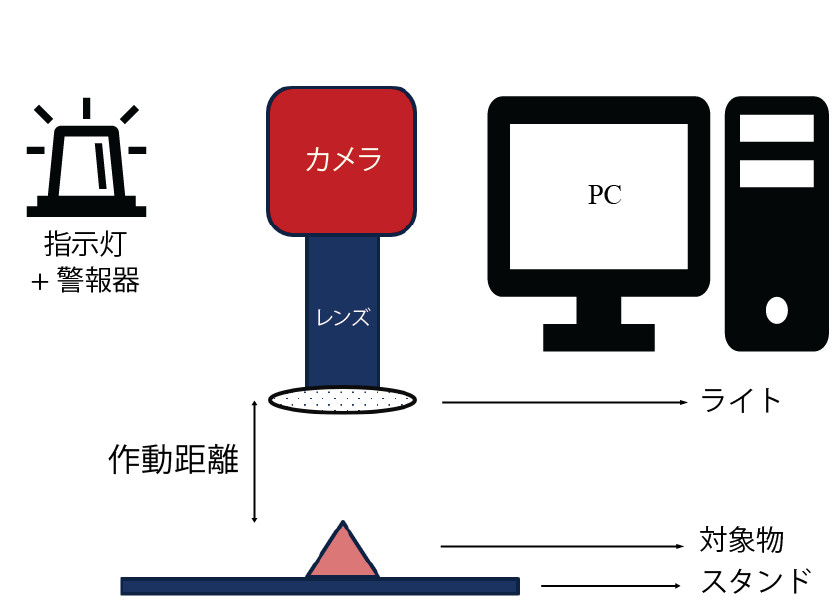

  上写真のようにカメラを使用し製品を映し出すことで製品のカバーと製品の中身のコードが一致していればOKと判断します。
  製品のカバーと製品の中身のコードが不一致の場合はNGと判断し指示器と警報機が作動します。
  画像認識にてコードの認識が可能となりました。
