Hệ thống đọc mã

• Nội dung thử nghiệm

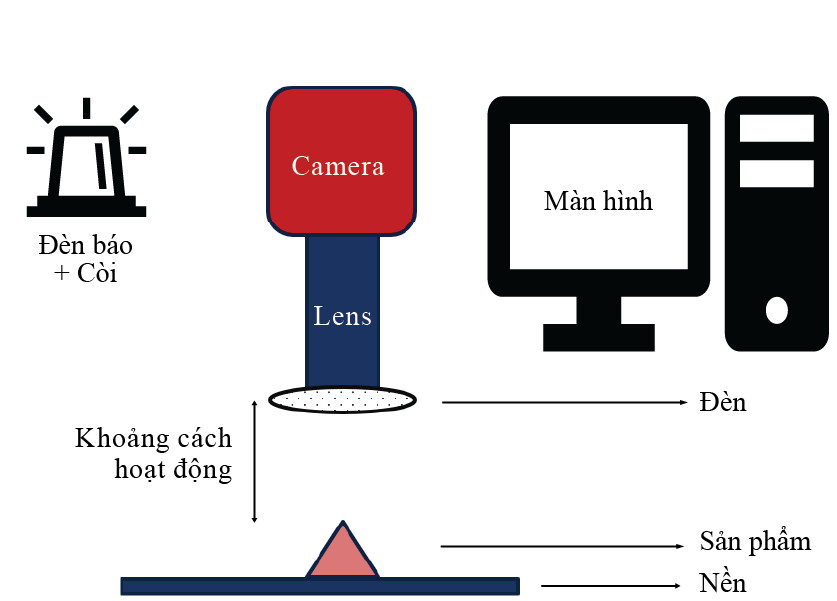

  Chúng tôi sử dụng phần mềm có thể đọc mã Barcode để kiểm tra xem mã ghi trên vỏ sản phẩm và ruột sản phẩm có khớp hay không.> Đặt camera sao cho có thể hiển thị bìa sản phẩm và nội dung sản phẩm cùng lúc.
  Máy đo có thể đọc mã được viết trên vỏ sản phẩm và ruột sản phẩm và đưa ra phán định OK/NG.




  Nếu OK thì trả về kết quả OK. Nếu là NG, kết quả sẽ trả về NG, đèn cảnh báo sẽ sáng đỏ và âm báo sẽ vang lên.

•

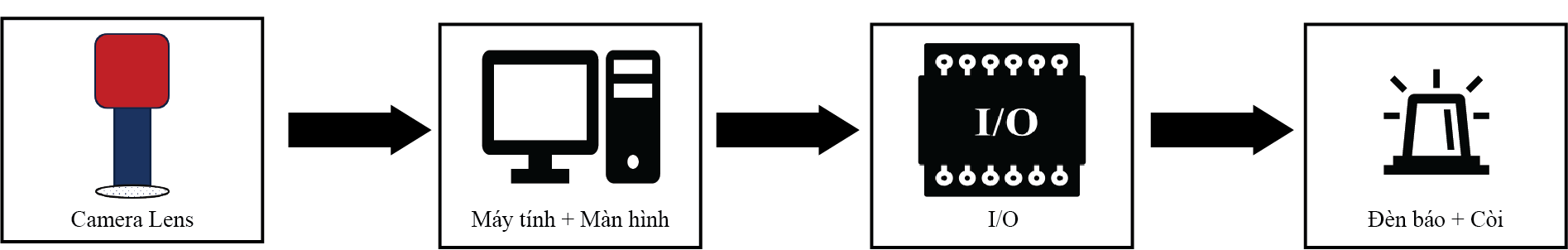

• phần cứng


  – Máy tính desktop

  – Camera GigE độ phân giải 5MP

  – Ống kính tiêu cự cố định Ống kính 12mm

  – 56 đèn LED vòng


  phần mềm


  – Sử dụng phần mềm kiểm tra mã trên hình ảnh có khớp không.

•

quy trình làm việc

1. Một công nhân thao tác với phần mềm và chọn mẫu sản phẩm để kiểm tra.
2. Một công nhân đặt sản phẩm vào khu vực kiểm tra (khu vực có thể quan sát được bằng camera).
3. Sau khi sản phẩm được đặt vào khu vực, hãy sử dụng nút bấm để bắt đầu kiểm tra.
4. Phần mềm tự động kiểm tra vỏ sản phẩm và nội dung sản phẩm.
5. Nếu mã trên bìa và mã bên trong khớp với mẫu sản phẩm thì sẽ trả về kết quả OK.
6. Nếu mã trên bìa và mã bên trong không khớp với model sản phẩm, kết quả NG sẽ được trả về, đèn cảnh báo sẽ chuyển sang màu đỏ và âm thanh báo động sẽ vang lên.

•

•

• Tổng kết

  Dùng camera để chiếu sản phẩm như hình trên, nếu mã trên vỏ sản phẩm trùng với mã bên trong sản phẩm thì xác định là OK.
  Nếu mã trên vỏ sản phẩm và mã bên trong sản phẩm không khớp nhau, kết quả đánh giá là NG và đèn báo và âm cảnh báo sẽ được kích hoạt. Hiện tại có thể nhận dạng mã bằng cách sử dụng nhận dạng hình ảnh.
