Hệ thống đo lường máy quét 3D của bảng mạch PCB

Hệ thống đo lường máy quét 3D của bảng mạch PCB

Đặc trưng

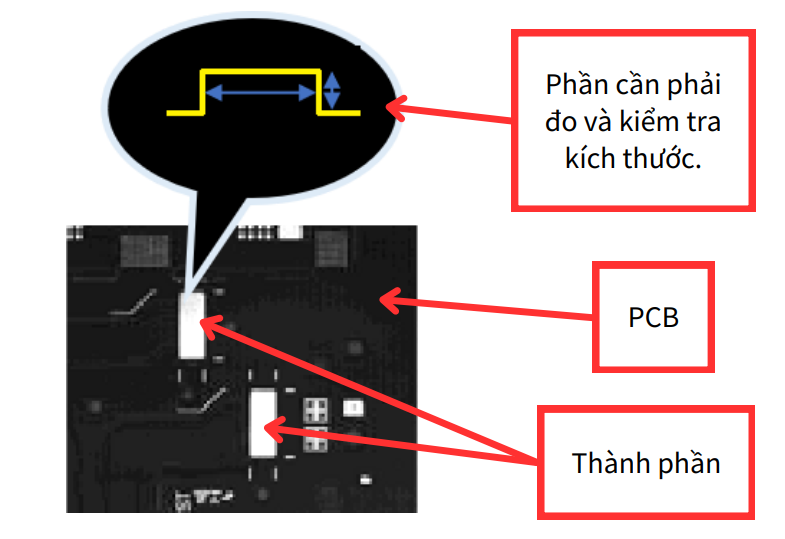

Đo chiều rộng và chiều cao của đối tượng được kiểm tra bằng máy quét laser 3D.
Mặc dù độ dày của đối tượng cần kiểm tra là 0,2 mm nhưng độ phân giải trục Z là 4,4-25,9 μm do sử dụng máy quét laser 3D có độ chính xác cao.
Các lỗi NG như 2 phần chồng chéo nhau có thể được phát hiện.
Cũng có thể kiểm tra xem các bộ phận có ở sai vị trí hay không.
Kết quả kiểm tra được hiển thị trên màn hình gắn liền với máy và được người kiểm tra xác nhận.


  • オンリーワンchỉ một
  • ハードウェアphần cứng
  • ソフトウェアphần mềm

Máy quét laser 3D là gì?

Máy quét laser 3D là máy quét sử dụng tia laser để đo khoảng cách của vật thể, có thể thực hiện các phép đo chi tiết và có độ chính xác cao.

Máy in 3D và máy quét 3D thường được coi là giống nhau, nhưng nói một cách đơn giản,　máy in 3D đọc dữ liệu và tạo ra vật phẩm.
Máy quét 3D quét các đối tượng và chuyển đổi chúng thành dữ liệu.

Mặc dù cả hai được cho là giống nhau nhưng chúng là những thiết bị đảm nhận 2 vai trò trái ngược nhau.

Lần này, chúng ta sẽ sử dụng nó để đọc bảng PCB, chuyển đổi thành dữ liệu và đọc kích thước.

Hệ thống kiểm tra/đo lường 3D

Đặc trưng

  • Kích thước bảng PCB:
    • 400 mm x 600 mm
  • Tốc độ kiểm tra 1 lần:
    • 5 giây/PCB
  • Máy quét đầu 3D:
    • Độ phân giải X: 39.1-60.0μm
    • Độ phân giải Z: 4.4-25.9μm
    • Khả năng tái tạo Z: 1μm

  • Sử dụng 1 hoặc 2 máy quét laser 3D tùy thuộc vào kích thước của bảng PCB.
    Cũng có sẵn cho bảng PCB lớn.

    Kiểm tra độ dày của các bộ phận, các bộ phận bị thiếu và xem các bộ phận có ở sai vị trí hay không.
    Bằng cách đặt bảng PCB lên băng chuyền, nó sẽ tự động di chuyển và khi đi vào khu vực kiểm tra, nó sẽ tự động thực hiện kiểm tra và kết quả kiểm tra sẽ được hiển thị trên màn hình.

Bộ sưu tập mẫu

  • Visual inspection of motherboard board with height difference

  • Visual inspection of motherboard board with height difference

Xem danh sách

Qui trình mua hàng

  1. Bước 1

    Vui lòng liên hệ với chúng tôi qua điện thoại hoặc email.

  2. Bước 2

    Chúng tôi cho mượn máy demo miễn phí.
    Bạn cũng có thể gửi cho chúng tôi mẫu của bạn và yêu cầu kiểm tra miễn phí.

  3. Bước 3

    Đặt hàng
