Ống kính Telecentric có độ phân giải cao tương thích 1,1 inch

Hỗ trợ 1,1 inch 12 triệu pixel!

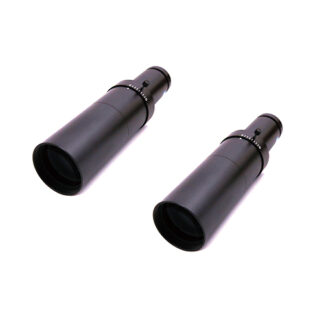

Ống kính Telecentric có độ phân giải cao





●Hỗ trợ 12Megapixel

●Thấu kính viễn tâm đơn với cấu trúc hướng vào tâm ở mặt vật quan sát

●Thiết kế có độ tương phản cao cho phép bạn quan sát rõ ràng khi bóng , ánh sáng tối trắng đen




Pregius là cảm biến CMOS tương thích 4K được sử dụng rộng rãi trong các camera công nghiệp và camera an ninh.
(* Pregius là công nghệ điểm global shutter cảm biến hình ảnh CMOS sử dụng cấu trúc CCD độ nhiễu thấp của Sony để đạt được chất lượng hình ảnh cao.)
Họ đã phát triển ra thị trường ống kính Telecentric có độ phân giải cao tương thích cho cảm biến quang dòng cao cấp này.
Liên hệ về sản phẩm phone028-3911-2006

Thông số



Model TPC1-HMS110-VIE-FIL TPC2-HMS110-VIE-FIL TPC3-HMS110-VIE-FIL TPC4-HMS110-VIE-FIL
Tỉ lệ quang học 1x 2x 3x 4x
Khoảng cách thao tác
(W.D)
111mm 110mm 109.4mm 107mm
Độ sâu trường ảnh
※1
0.6mm~2.86mm 0.2mm~0.8mm 0.12mm~0.74mm 0.08mm~0.5mm
Khả năng phân giải
※2
5μm~21μm 3.4μm~22.4μm 0.9µm~21µm 2.6µm~16.8µm
Số khẩu độ
(N.A)
0.067~0.016 0.099~0.025 0.114~0.018 0.131 ~ 0.02
Giá trị F hữu dụng 7.5~30.4 10~40.5 13~84 15.5~73.8
Biến dạng TV -0.006% -0.005% +0.003% +0.003%
Camera tương thích 1.1 inch 1.1 inch 1.1 inch 1.1 inch
Mount C mount C mount C mount C mount
Phạm vi quan sát
Camera 1/3 inch
(H x V)
4.8mmx 3.6mm 2.4mmx1.8mm 1.6mmx1.2mm 1.2mmx0.9mm
Phạm vi quan sát
Camera 1/2 inch
(H x V)
6.4mmx4.8mm 3.2mmx2.4mm 2.1mmx1.6mm 1.6mmx1.2mm
Phạm vi quan sát
Camera 1.1 inch
(H x V)
14.2mmx10.4mm 7.1mmx5.2mm 4.7mmx3.5mm 3.6mmx2.6mm



※1 Giá trị tính toán được tính toán với đường kính vòng tròn sai số là 40 μm
※2 Độ phân giải lý thuyết được tính ở bước sóng 550 nm




Đặc điểm chính

Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.




Đặc điểm ống kính Telecentric

1.Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.



→  Giá sẽ cao hơn ống kính macro, nhưng hiệu suất cũng sẽ được cải thiện.






2.Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.



 →Giảm sai số khi đo kích thước.






3.Giảm biến dạng xung quanh vật do thị sai






4.Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn


Có sẵn loại không đồng trục và loại chiếu sáng đồng trục




Ví dụ sử dụng

So sánh giữa sử dụng Telecentric và sử dụng ống kính macro

マクロレンズ使用時
sử dụng ống kính macro
テレセントリックレンズ使用時
sử dụng Telecentric

Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.





Thông số kỹ thuật

Thông số kỹ thuật tổng thể
