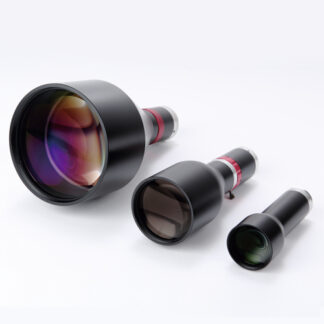

Ống kính Telecentric kép

Ảnh ít biến dạng hơn trong vùng quan sát vì vậy tăng độ chính xác đáng kể cho phép đo biên dạng





●Telecentric kép đều có cấu trúc viễn tâm ở cả mặt vật và mặt ảnh

●Hình ảnh không bị méo do trường nhìn và độ chính xác của phép đo hình dạng của các vùng sâu được cải thiện đáng kể.

●Hiệu quả khi được sử dụng để đo tăng độ chính xác

Liên hệ về sản phẩm phone028-3911-2006

Thông số



Model RT1 RT3 RT5
Tỉ lệ quang học 0.1x 0.3x 0.5x
Khoảng cách thao tác
(W.D)
228mm±4mm 110±2mm 65±1mm
Độ sâu trường ảnh 34.8mm 6mm 2mm
Số khẩu độ
(N.A)
0.01 0.04 0.05
Biến dạng quang học 0.01 0.01 0.01
Mount C Mount C Mount C Mount
Camera tương thích 1/1.8″ 2/3″ 2/3″
Phạm vi quan sát
1/2″ camera
(H x V)
56.8mmx42.6mm 21.3mmx16.0mm 12.8mmx9.6mm
Phạm vi quan sát
1/3″ camera
(H x V)
42.6mmx31.9mm 16.0mmx12.0mm 9.6mmx7.2mm
Phạm vi quan sát
2/3″ camera
(H x V)
—— 29.3mmx22.0mm 17.6mmx13.2mm

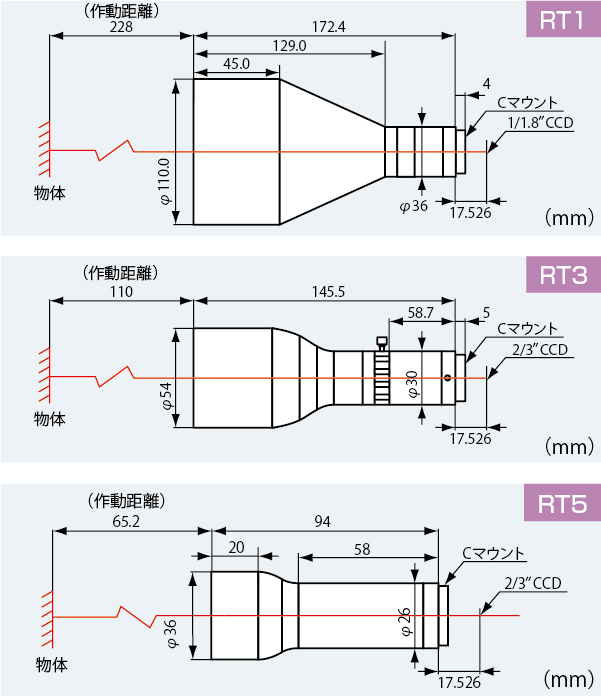

Bản vẽ





Đặc điểm chính

Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.




Ví dụ sử dụng

So sánh giữa sử dụng Telecentric và sử dụng ống kính macro

マクロレンズ使用時 テレセントリックレンズ使用時
sử dụng ống kính macro sử dụng Telecentric


Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.





Giới thiệu các tùy chọn

【Giá đỡ cho Telecentric kép】

GRSL-110(dành cho RT1)


GRSL-54(dành cho RT3)

Có khớp đỡ để ống kính không bị rung lắc và rơi xuống.
Đặt ống kính RT1 và RT3 vào khớp đỡ và cố định bằng 3 vít .
・Kích thước chân đế:380x250x350(H)mm
・Đường kính hỗ trợ:φ25mm
テレセントリックレンズ
Gã đỡ dùng cho RT1

RT3用スタンド
Gá đỡ dùng cho RT3
RT3の寸法図 Có một khớp giữ cho ống kính không bị rơi ra.
RT5の寸法図 <Ví dụ kết hợp>
Ví dụ về sử dụng kết hợp ống kínhTelecentric RT-3 ,cameraUSB, phần mềm đo lường





Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
RT1/RT3/RT5
