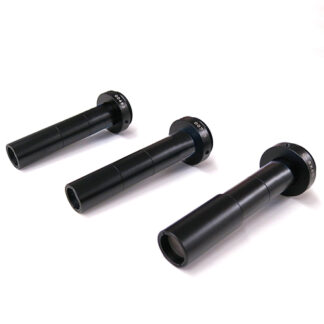

Ống kính Telecentric (Loại W.D.65mm )

Kích thước nhỏ gọn và lý tưởng cho các ứng dụng nhúng!
Loại W.D.65mm với độ sâu trường ảnh



● Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.
● Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.
● Giảm biến dạng xung quanh vật do thị sai
● Bạn có thể chọn độ dài tiêu cự.
● Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn

Liên hệ về sản phẩm phone028-3911-2006

Thông số

Model RTK-0.8-65 RTK-1-65 RTK-1.5-65 RTK-2-65 RTK-3-65 RTK-4-65 RTK-6-65 RTK-8-65
Tỉ lệ quang học 0.8x 1x 1.5x 2x 3x 4x 6x 8x
Khoảng cách thao tác
(W.D)
65mm 65.3mm 68.2mm 65mm 61.8mm 65mm 64.2mm 63.8mm
Độ sâu trường ảnh
※1
1.85mm 1.33mm 0.44mm 0.33mm 0.22mm 0.13mm 0.09mm 0.06mm
Khả năng phân giải
※2
12.4μm 11.2μm 5.6μm 5.6μm 5.6μm 4.3μm 4.4μm 4.4μm
Số khẩu độ
(N.A)
0.027 0.03 0.06 0.06 0.06 0.078 0.077 0.077
Giá trị F hữu dụng 14.9 16.8 12.6 16.7 25.1 25.8 39.1 52
Biến dạng TV -0.003% 0.00% 0.031% -0.005% -0.008% -0.01% 0.004% 0.004%
trọng lượng 41g 36g 33g 35g 40g 34g 40g 46g
Camera tương thích Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2
Mount C Mount C Mount C Mount C Mount C Mount C Mount C Mount C Mount
Phạm vi quan sát
Camera 1/3 inch
(H x V)
6.0mmx4.5mm 4.8mmx3.6mm 3.2mmx2.4mm 2.4mmx1.8mm 1.6mmx1.2mm 1.2mmx0.9mm 0.8mmx0.6mm 0.6mmx0.45mm
Phạm vi quan sát
Camera 1/2 inch
(H x V)
8.0mmx6.0mm 6.4mmx4.8mm 4.27mmx3.2mm 3.2mmx2.4mm 2.13mmx1.6mm 1.6mmx1.2mm 1.07mmx0.8mm 0.8mmx0.6mm



※1 Giá trị tính toán được tính toán với đường kính vòng tròn sai số là 40 μm
※2 Độ phân giải lý thuyết được tính ở bước sóng 550 nm




Đặc điểm chính

Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.
Tương thích VGA




Đặc điểm ống kính Telecentric

1.Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.



→  Giá sẽ cao hơn ống kính macro, nhưng hiệu suất cũng sẽ được cải thiện.






2.Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.



 →Giảm sai số khi đo kích thước.






3.Giảm biến dạng xung quanh vật do thị sai






4.Bạn có thể chọn độ dài tiêu cự.

USBカメラ (Loại khoảng cách ngắn WD65mm và loại khoảng cách dài WD110mm có sẵn)



5.Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn

テレセントリックレンズテレセントリックレンズ

Có sẵn loại không đồng trục và loại chiếu sáng đồng trục




Ví dụ sử dụng

So sánh giữa sử dụng Telecentric và sử dụng ống kính macro

マクロレンズ使用時
sử dụng ống kính macro
テレセントリックレンズ使用時
sử dụng Telecentric

Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.
