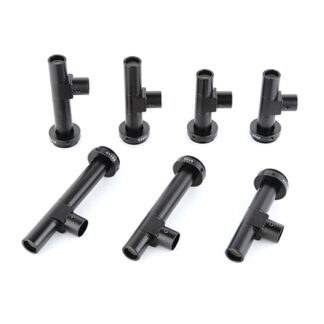

ống kính Telecentric (tương ứng với ánh sáng đồng trục, loại W.D.110mm)

Kích thước nhỏ gọn và lý tưởng cho các ứng dụng nhúng!
Loại W.D.110mm với hỗ trợ chiếu sáng đồng trục và độ sâu trường ảnh sâu



● Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.
● Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.
● Giảm biến dạng xung quanh vật do thị sai
● Bạn có thể chọn độ dài tiêu cự.
● Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn

Liên hệ về sản phẩm phone028-3911-2006

Thông số

Model RTK-08F-124 RTK-1F-110 RTK-1.5-110 RTK-2F-110 RTK-3F-110 RTK-4F-110 RTK-6F-110
Tỉ lệ quang học 0.8x 1x 1.5x 2x 3x 4x 6x
Khoảng cách thao tác

(W.D)
124.2mm 110.5mm 113.5mm 110mm 106.5mm 110mm 109mm
Độ sâu trường ảnh

※1
2mm 1.59mm 0.88mm 0.64mm 0.32mm 0.2mm 0.13mm
Khả năng phân giải

※2
13.4μm 13.4μm 11.2μm 10.8μm 8.1μm 6.6μm 6.6μm
Số khẩu độ

(N.A)
0.025 0.025 0.03 0.031 0.041 0.051 0.051
Giá trị F hữu dụng 16.0 19.9 24.7 32.0 36.5 39.5 58.9
Biến dạng TV -0.049% -0.005% -0.015% -0.005% -0.007% -0.002% -0.01%
trọng lượng 46g 49g 37g 39g 45g 42g 48g
Camera tương thích Loại 1/2 Loại 1/2 Loại 1/2 Loại 1/2 Loại 2/3 Loại 1/2 Loại 1/2
Mount C Mount C Mount C Mount C Mount C Mount C Mount C Mount
Phạm vi quan sát

Camera 1/3 inch
(H x V)
6.0mmx4.5mm 4.8mmx 3.6mm 3.2mmx2.4mm 2.4mmx1.8mm 1.6mmx1.2mm 1.2mmx0.9mm 0.8mmx0.6mm
Scope of view
Camera 1/2 inch
(H x V)
8mmx6mm 6.4mmx4.8mm 4.27mm3.2mm 3.2mmx2.4mm 2.13mmx1.6mm 1.6mmx1.2mm 1.07mmx0.8mm



※1 Giá trị tính toán được tính toán với đường kính vòng tròn sai số là 40 μm

※2 Độ phân giải lý thuyết được tính ở bước sóng 550 nm




Đặc điểm chính

Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.
Tương thích VGA




Đặc điểm ống kính Telecentric

1.Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.



→  Giá sẽ cao hơn ống kính macro, nhưng hiệu suất cũng sẽ được cải thiện.






2.Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.



 →Giảm sai số khi đo kích thước.






3.Giảm biến dạng xung quanh vật do thị sai






4.Bạn có thể chọn độ dài tiêu cự.

USBカメラ (Loại khoảng cách ngắn WD65mm và loại khoảng cách dài WD110mm có sẵn)



5.Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn


テレセントリックレンズテレセントリックレンズ

Có sẵn loại không đồng trục và loại chiếu sáng đồng trục




Ví dụ sử dụng

So sánh giữa sử dụng Telecentric và sử dụng ống kính macro

マクロレンズ使用時
sử dụng ống kính macro
テレセントリックレンズ使用時
sử dụng Telecentric

Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.
