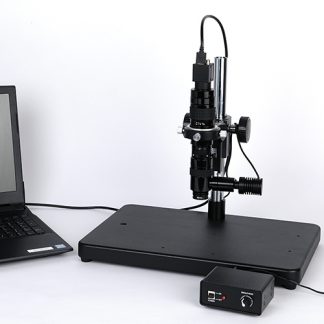

Kính hiển vi USB chiếu sáng đồng trục Z500CS

Tối ưu để quan sát các vật thể dễ bị phản xạ
Kính hiển vi USB loại chiếu sáng đồng trục



●Lý tưởng để quan sát các mặt phẳng có độ phản chiếu cao gần với bề mặt gương (kim loại được đánh bóng, lớp mạ, tấm silicon, quan sát độ thâm nhập của mối hàn, v.v.)! Kiểu chiếu sáng đồng trục

●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm

●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.

●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng

Liên hệ về sản phẩm phone028-3911-2006

Đặc trưng sản phẩm

Giới thiệu phần mềm thiết bị tiêu chuẩn

Chức năng của thiết bị tiêu chuẩn phần mềm đo lường đơn giản
Lưu ảnh tĩnh (có thể chọn định dạng JPEG / BMP)
Đo khoảng cách giữa hai điểm
Chức năng tạm dừng ảnh
Lưu / đọc dữ liệu hiệu chuẩn trong quá trình đo
Chức năng điều chỉnh, chức năng thu phóng kỹ thuật số
Hệ điều hành được hỗ trợ: Windows 8 trở lên
* Thước kính hiệu chuẩn là option.

Ưu điểm của chiếu sáng đồng trục

同軸照明USBマイクロスコープ
Chiếu sáng đồng trục (LED coaxial epi-Illination) là phương pháp chiếu sáng một lần vào thấu kính, ánh sáng phát ra theo phương thẳng đứng so với hướng thấu kính, đối tượng quan sát được chiếu sáng và ánh sáng phản xạ được nhận bởi cùng một thấu kính.

Nó cũng thích hợp để quan sát bề mặt của các vật thể có độ phản xạ ánh sáng cao như kim loại, nhựa, silicon, v.v., dễ bị hắt sáng với ánh sáng vòng thông thường.

Sự khác biệt về cách chiếu sáng đồng trục và chiếu sáng vòng

Quan sát với linh kiện kim loại
Khi sử dụng đèn LED chiếu sáng vòng
Khi sử dụng đèn LED chiếu sáng đồng trục

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
Z500CS
Độ phóng đại
65x-390x
Phạm vi tầm nhìn
5.2mmx3.9mm (65x)、0.8mmx0.6mm (390x)
Kích thước giá đỡ
388mmx268mm x350(H)mm
Hệ điều hành tương thích
Windows7、8、8.1、10、11
Ram
Trên 4GB

Camera

Cảm biến ảnh
1/2.5”CMOS
Số điểm ảnh
5MP
Độ phân giải lớn nhất
2592×1944
Tỷ lệ khung hình
2592×1944(18fps)※Tốc độ khung hình thực tế phụ thuộc vào hiệu suất của máy tính và môi trường cài đặt.
Kết nối
USB3.0
CPU cơ bản
Intel core i5 trở lên

Ống kính

Độ phóng đại quang học
x0.7-x4.5
Khoảng cách thao tác
52mm
Đường kính phần giữ ống kính
φ50mm
Mount
C mount

Phụ kiện

Camera 5MP USB3.0
同軸照明USBマイクロスコープ
Ống kính có độ phóng đại cao với hệ thống chiếu sáng đồng trục (1W)
USBマイクロスコープ
Chân đế
同軸照明USBマイクロスコープ
Thấu kính hỗ trợ 1.5x
USBマイクロスコープ
Bọc bảo vệ
Phần mềm Viewer tiêu chuẩn

※同軸照明とは? の詳しい説明はこちらをご参照ください。





Giới thiệu phần mềm tùy chọn

Chúng tôi có nhiều phần mềm tùy chọn!

●Chúng tôi cũng có nhiều phần mềm tùy chọn như đo lường, xếp chồng tiêu điểm, kiểm tra ngoại quan tự động, ghép nối hình ảnh và đo tỷ lệ hình cầu than chì.
Tất nhiên, bạn cũng có thể sử dụng ứng dụng có sẵn trên thị trường (tương thích * DirechShow) mà bạn hiện đang sử dụng.


Phần mềm đo lường tùy chọ

Phần mềm đo lường xử lý hình ảnh đa chức năng MFShip





●Chức năng hỗ trợ đo lường (tự động bắt điểm)
●Chức năng thu phóng kỹ thuật số chính xác
●Tiện lợi! Chức năng xếp chồng tiêu điểm
Kèm thước hiệu chuẩn GS-4SQ
(với 4 loại thang đo với gia số 20µm / 100µm / 500µm / 1mm)

【Mục đo lường】
●Khoảng cách giữa hai điểm
●Khoảng cách giữa các đường song song
●Khoảng cách giữa các đường song song ngang
●Khoảng cách giữa các đường song song dọc
●Khoảng cách dọc
●Khoảng cách giữa các tâm vòng tròn
●Tọa độ điểm
●Đo góc với 3 điểm
●Đo góc với 4 điểm
●Đo đường kính với 3 điểm
●Đo đường kính (vòng tròn) với đa điểm
●Hình chữ nhật
●Hình elip
●Đường thẳng gần đúng ●Cung được chỉ định ba điểm, v.v.
【Chức năng hữu ích】
・Chức năng tự động bắt điểm
・Chức năng zoom kỹ thuật số chính xác
・Hiển thị tỷ lệ
・Chức năng tổng hợp tiêu điểm
・Tạo báo cáo
・Chức năng ghép nối hình ảnh (tilling)



So sánh phần mềm Viewer tiêu chuẩn và phần mềm đo lường xử lý hình ảnh đa chức năng (MFShip)

・Những điểm khác biệt chính được tóm tắt trong bảng. Vui lòng chọn theo chức năng yêu cầu

  Phần mềm Viewer tiêu chuẩn
MFShip
Khoảng cách giữa hai điểm
Chức năng xếp chồng tiêu điểm ×
Xuất báo cáo Excel ×
Hiển thị hình thu nhỏ của dữ liệu hình ảnh ×
Thay đổi độ phóng đại hiển thị màn hình ×
Hiển thị đường chéo cross line ×
Hiển thị tỷ lệ lưới ×
Hỗ trợ hệ điều hành OS Đến Windows10 Đến Windows10





Phần mềm xử lý hình ảnh tùy chọn


Tôi có thể nhìn thấy những vết xước mà tôi không thể nhìn thấy trước đây! Cũng để xử lý trước phép đo!
