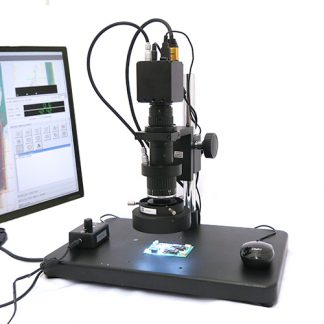

ノンキャリブレーション マイクロスコープ CT200HD

「滑らかな動き」「高解像度」は当たり前

更に進化したハイビジョンマイクロスコープ


進化ポイント
カメラとレンズが連動!
 ●キャリブレーションなしで計測
 ●倍率が一目で分かる

簡単計測!
 ●PCなしで計測
 ●倍率変更時も即座に計測可能



倍率は20~165倍
(21.5インチモニター換算の計算値)
製品のお問い合わせ phone028-3911-2006

この機種の最大の特長

1. カメラとレンズが一体型!

●設置したらすぐ計測
●倍率を変えてもすぐ計測





2. ピタッと計測搭載!

●エッジに近づけると自動でフィットするためストレスフリー
●ピタッと計測により人的誤差が大幅軽減





3. キャリブレーションいらずで計測!

●出荷時に松電舎社内にてキャリブレーション済
●届いたらすぐ計測可能



1. カメラとレンズが一体型!

レンズ、カメラが一体型のためキャリブレーションの必要がありません。



2. ピタッと計測搭載

エッジを自動的に検出。計測の誤差が大幅に減少します。







【計測項目】
2点間距離
平行線間距離
多角形周長・面積
円半径・周長・面積
円弧角度・半径
2円間距離
角度



3. キャリブレーションいらずで計測!

松電舎社内にて校正証明書付きガラススケールを使って、1台ずつキャリブレーション、出荷検査、精度調整を行っております。
そのため、届いたらモニターにつなぐだけですぐ計測が可能となります。

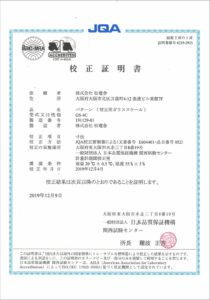

1台ずつ検査証明書が付属します。




校正証明書付きのガラススケールでキャリブレーションを行っております。




図形描画レイヤー機能

対象物にあわせて書いた図形をレイヤーに保存することが可能です。





 スケール表示

画面にスケールを表示させることが可能です。



画像保存

USBメモリスロットル付!
付属のUSBメモリに静止画を保存できます。
(画像保存はJPEG/BMP形式選択可能)
*注:USBメモリは32GB以下のものをご使用ください。




特徴

簡単設定!簡単操作!簡単保存!

HDMIポート付のワイドモニタやハイビジョンテレビモニタ、直接接続して使用できます。
付属のHDMIケーブルでモニタに繋ぐだけの簡単設定。

適応モニターサイズ

1. 11.6インチ
2. 21.5インチ
3. 23インチ
4. 27インチ
適応サイズ以外のモニターを使用の場合は、表示される総合倍率とは一致しません。
※上記以外のサイズのモニターをご使用の場合は、ソフトウェア上で最も近いモニターサイズをご選択ください。
その場合、モニター上に表示される総合倍率は目安となります。

仕様

全体仕様

型番
CT200HD
倍率
20倍-165倍  ※倍率は21.5インチモニタ換算の計算値
視野範囲
22mmx12.4mm (20倍時)、2.7mmx1.5mm (165倍時)
スタンド寸法
388mmx268mm x350(H)mm

カメラ

撮像素子
1/2.8"CMOS
画素数
200万画素
解像度
1920x1080 (フルハイビジョン)
フレームレート
60fps

照明

付属物

レンズ一体型カメラ
高輝度白色LEDリング照明 LST-81
81灯LEDリング照明
スタンド
保護カバー
