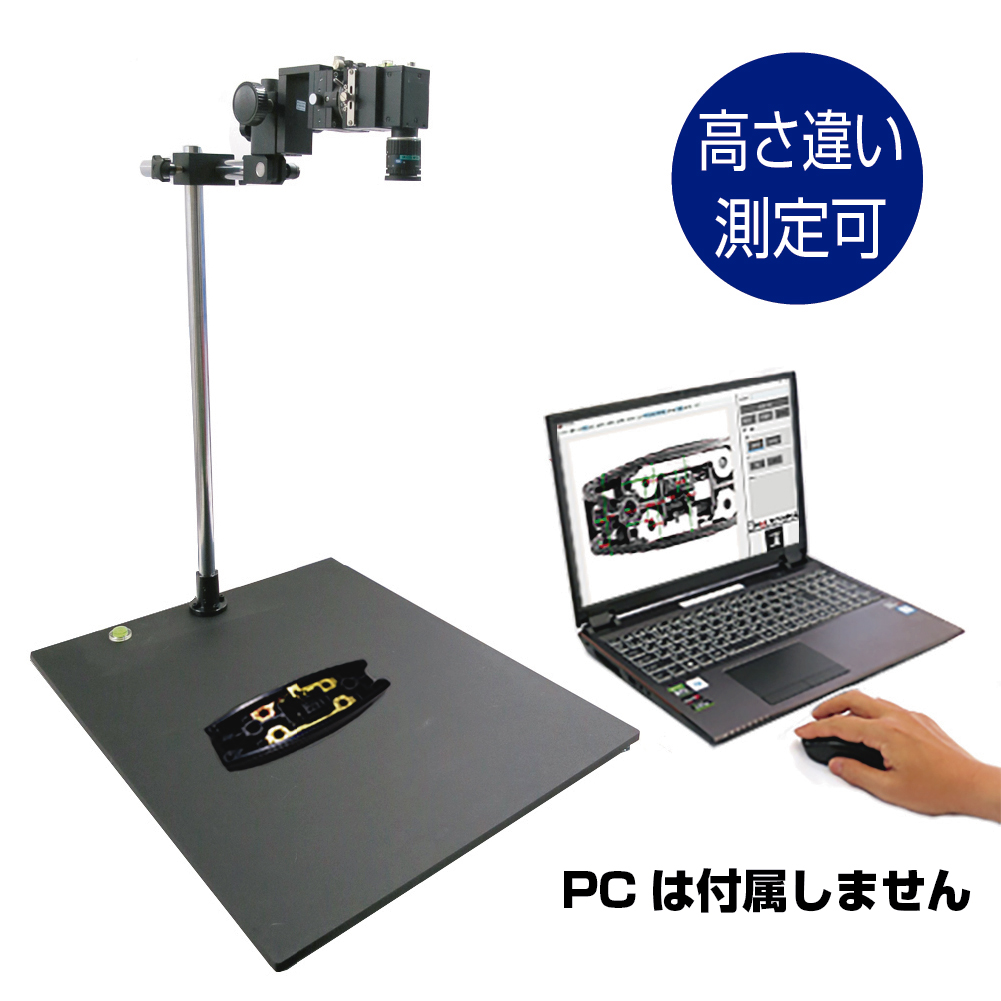

自動画像寸法測定器AT-Measure Wide
高低差があっても全長360mmまで測定できる！
※受注生産品につき、お問い合わせください。
自動寸法測定
高精度
簡単ワンクリック
自動画像寸法測定システム
AT-Measure Wideの特徴
特徴
- とにかく簡単！クリックするだけで画像中寸法を自動測定。
- 高低差のあるものでも測定できる。
- 360mmx360mmの広視野の自動画像寸法測定が高精度で可能！

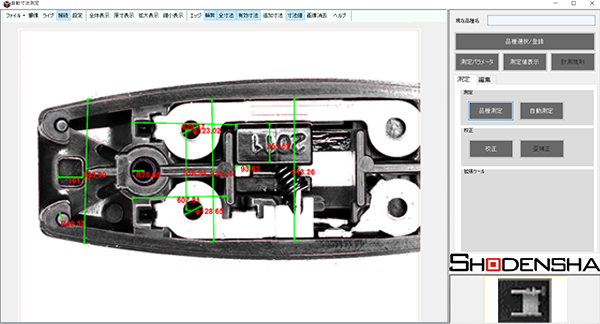

とにかく簡単！
簡単設定
まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。
簡単！位置合わせ不要
測定は対象物の位置を自動的に認識し、自動的に寸法測定します。
回転にも対応。
簡単に自動測定
対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。
簡単データ保存
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
とにかく高精度
レンズ歪み補正・寸法校正
レンズ歪み補正用のプレートが付属します。
これによりレンズによる画像の歪みを補正します。
高さ校正・寸法校正
高さ校正用のブロックが5種類付属します。
これにより高さによる歪みを補正、寸法校正します。
50×50×Ｈ5mm
50×50×Ｈ50mm
50×50×Ｈ100mm
50×50×Ｈ150mm
50×50×Ｈ200mm
専用水平器付きスタンド採用
専用スタンドには水平器が付いております。
また水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。
だから高精度！！
精度について
弊社テストでは、25mmのブロックゲージを使用し、
精度±0.1mm以内に収まる高精度！
また画面内ならどこでも上記精度を実現しました。
その他機能
OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
製品仕様・動作環境
製品仕様
| 型番 | AT-Measure Wide |
|---|---|
| 視野範囲 | 480mm×480mm |
| 測定範囲 | 360mm×360mm |
| 作動距離 | 約600mm |
| 被写界深度 | 200mm |
| カメラ画素数 | 2,000万画素 |
| 耐荷重 | 10kg |
| 寸法・重量 | 500mmx600mmx850mm 約14.5kg |
| 標準装備品 | 2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、水平器付き専用スタンド、歪み補正用金属プレート、高さ校正用ステンレスプロック（5サイズ）、自動画像寸法測定ソフトAT-Measure Wide ※パソコンは付属しません。 |
動作環境
パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。
| 対応OS | Windows 8、8.1、10（64bit） |
|---|---|
| CPU | Intel Core i3以上 |
| メモリ | 8GB以上 |
導入の流れ
-
STEP1
お電話またはメールにてご相談ください。
-
STEP2
デモ機を無料でお貸出ししております。
お客様のサンプルを送っていただき、無料テスト依頼を行うことも可能です。
-
STEP3
導入
