Công cụ đo kích thước hình ảnh tự độngAT-Measure Wide
Ngay cả khi có sự khác biệt về chiều cao, nó có thể đo được tổng chiều dài là 360 mm
Đo kích thước tự động
Độ chính xác cao
Nhấp chuột đơn giản
Các tính năng của hệ thống đo kích thước hình ảnh tự động AT-Measure Wide
Tính năng

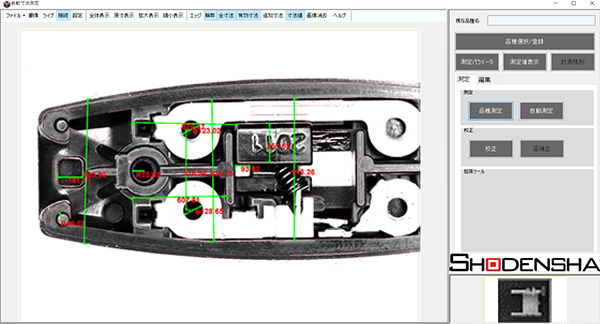

- Quá dễ dàng! Đo kích thước tự động trong ảnh chỉ với một cú nhấp chuột.
- Có thể đo ngay khi vật có sự khác biệt về chiều cao .
- Có thể đo chiều hình ảnh tự động với trường nhìn rộng 360mmx360mm độ chính xác cao!
Quá đơn giản!
Thiết lập đơn giản
Đầu tiên đặt đối tượng vào , sẽ đo tự động các kích thước cài đặt ban đầu chỉ bằng click chuột.
Sau đó, tự do chỉnh sửa / thêm bớt phần muốn đo và đăng ký loại mẫu.
Đơn giản! Không cần cân chỉnh
Phép đo tự động nhận biết vị trí của đối tượng và tự động đo kích thước.
Có thể đối ứng trên băng tải.

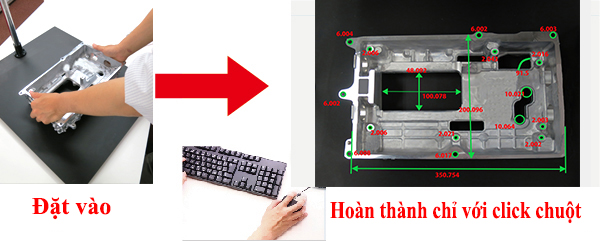

Đo tự động thật đơn giản
chỉ cần đặt vật vào và nhấp chuột!
Đo kích thước tự đông những vị trí đã cài đặt Model cần đo
Lưu trữ dữ liệu đơn giản
Các giá trị đo có thể được lưu ở định dạng dữ liệu Excel.
Có thể lưu trữ hình ảnh tĩnh.
Về độ chính xác
Hiệu chuẩn độ lệch ống kính . Hiệu chuẩn kích thước
Kèm theo một tấm plate để hiệu chỉnh biên dạng ống kính.
Điều này khắc phục sự biến dạng hình ảnh do ống kính gây ra.
Hiệu chuẩn chiều cao / hiệu chuẩn kích thước
Năm khối vuông đi kèm để hiệu chuẩn độ cao .
Điều này khắc phục sự biến dạng do chiều cao và hiệu chỉnh kích thước.
50×50×Ｈ5mm
50×50×Ｈ50mm
50×50×Ｈ100mm
50×50×Ｈ150mm
50×50×Ｈ200mm
Sử dụng chân đế cân bằng chuyên dụng
Giá đỡ chuyên dụng được trang bị thước cân chỉnh cân bằng.
Ngoài ra bạn có thể tinh chỉnh máy ảnh bằng goniometer trong khi cân chỉnh độ cân của camera bằng dụng cụ cân bằng.
Vì vậy mà độ chính xác cao!
Về độ chính xác
Trong thử nghiệm của chúng tôi, chúng tôi sử dụng thước đo khối 25mm
và có độ chính xác cao trong khoảng ± 0,1mm!
Ngoài ra, độ chính xác trên đã đạt được ở bất kỳ điểm nào trên màn hình.
Tính năng khác
Phán định NG/OK
Phán đoán OK / NG có thể được thực hiện bằng cách đặt giới hạn dưới và giới hạn trên của dung sai.
Chức năng zoom kỹ thuật số chính xác
Bằng cách xoay con lăn chuột, bạn có thể nhấp chuột vào điểm đo. Có thể zoom kỹ thuật số để zoom to tâm điểm ảnh đang hiển thị
Thông số sản phẩm / môi trường hoạt động
Thông số sản phẩm
| Số hiệu | AT-Measure Wide |
|---|---|
| Phạm vi nhìn | 480mm×480mm |
| Phạm vi đo | 360mm×360mm |
| Khoảng cách làm việc | Khoảng 600mm |
| Độ sâu trường ảnh | 200mm |
| Độ chính xác | ±0.1%以内 |
| Phân giải Camera | 20 MegaPixel |
| Chịu tải | 10kg |
| Kích thước ・ Trọng lượng | 500mmx600mmx850mm Khoảng 14.5kg |
| Thiết bị tiêu chuẩn | Camera Vision USB3 20Meg pixel, ống kính tiêu cự cố định 12mm tương thích 20 triệu pixel, chân đế chuyên dụng với bánh xe, thước hiệu chuẩn bằng kim loại (950mmx700mm), Phần mềm đo kích thước hình ảnh tự động AT-Measure Wide * PC không được bao gồm. |
Môi trường làm việc
Không bao gồm PC, vui lòng chuẩn bị PC theo thông số bên dưới.
| Đối ứng OS | Windows 8、8.1、10（64bit） |
|---|---|
| CPU | Intel Core i3 Trở lên |
| Memory | 8GB trở lên |
Dòng giới thiệu
-
STEP1
Hãy thảo luận với chúng tối qua điện thoại hoặc Mail.
-
STEP2
Hãy thảo luận với chúng tôi qua điện thoại hoặc mail.
Có thể mượn máy Demo miễn phí , chúng tôi có thể Test miễn phí khi nhận yêu cầu
và mẫu test từ khách hàng.
-
STEP3
Giới thiệu
