Có phải bạn đang sử dụng dụng cụ đo lường được sử dụng để đo kích thước tại nơi sản xuất?
Là thước kẹp, thước chữ L, đồng hồ đo…

Việc kiểm tra kích thước do con người thực hiện bằng các dụng cụ đo lường như vậy là xu hướng chủ đạo, nhưng tốn có thời gian và xảy ra sai sót kiểm tra do lỗi của con người như đọc sai.
Vì vậy, nhiều người muốn thay thế dụng cụ đo bằng thiết bị đo kích thước hình ảnh tự động.

Tuy nhiên, có rất nhiều loại dụng cụ đo kích thước tự động trên thế giới và nếu bạn không chọn được loại phù hợp nhất, nó có thể gây thêm gánh nặng cho bạn.
Có một số điểm cần lưu ý khi thay thế dụng cụ đo bằng thiết bị đo kích thước hình ảnh tự động.

Các điểm quan trọng cần xác nhận để thay thế

1．Kích thước đo lường

Trên thế giới có nhiều loại dụng cụ đo kích thước tự động, nhưng trước hết cần xác nhận phạm vi và kích thước mà thiết bị đo kích thước tự động có thể đo bao nhiêu rất là quan trọng.
Bạn có thể hiểu mà không cần nói rằng bạn không thể đo được trừ khi nó tương ứng với độ dài bạn muốn đo.
Tuy nhiên, tùy thưo kích thước đó mà sẽ bị ảnh hưởng đến độ chính xác.

2．Độ chính xác

① Ống kính

Độ chính xác phụ thuộc vào kích thước được đo bằng thiết bị đo kích thước tự động. Nói chung, kích thước càng lớn thì độ chính xác càng giảm.
Độ chính xác của chắc chắn sẽ khác nhau vì máy ảnh và ống kính tích hợp sẽ khác nhau tùy thuộc vào kích thước đo.
Ví dụ, nếu kích thước khoảng 150 mm, ống kính có thể kết hợp thấu kính viễn tâm kép.
Với ống kính telecentric kép, sự biến dạng của thấu kính bị triệt tiêu và bạn có thể hình ảnh dưới dạng các tia song song.
Ngoài ra, không có sự dao động về độ sâu trường ảnh của hình ảnh (phạm vi nét) của ống kính. Ống kính này lý tưởng để đo với độ chính xác cao.

• Bấm vào đây để biết chi tiết về ống kính telecentric
  Model có độ chính xác cao kết hợp telecentric kép
• ST1　49.7mm×37.25mm
  Model tiêu chuẩn có độ chính xác cao telecentric kép và hệ thống chiếu sáng song song
• ST2　108mmx80mm
  Model trường ảnh rộng có độ chính xác cao telecentric kép và hệ thống chiếu sáng song song

② Thước kính hiệu chuẩn

Cần đặt thước hiệu chuẩn vào trong hình ảnh để hiệu chuẩn.Thước hiệu chuẩn là dụng cụ đi kèm tiêu chuẩn với dòng ST1, ST2 sử dụng ống kính telecentric kép. Với thước hiệu chuẩn này, có thể nhận giấy chứng nhận kiểm chuẩn từ đơn vị kiểm chuẩn.

Ngoài ra, ống kính telecentric kép nói trên có khẩu độ ống kính lớn. Có thể chụp ảnh càng rộng thì bản thân ống kính càng dày và nặng, và tất nhiên giá càng cao.
Do đó, việc kết hợp một telecentric kep để đo kích thước khoảng 150 mm trở lên là không thực tế.
Chúng tôi cũng có kiểu model Wide có thể đo kích thước lên đến 360 mm và kiểu Model Long có thể đo kích thước lên đến 1 m, nhưng không thể kết hợp ống kính telecentric kép vào những giải pháp này.
Thay vào đó, nó được hỗ trợ bởi một camera độ phân giải cao 20 megapixel và một ống kính tiêu cự cố định 20 megapixel.
ống kính tiêu cự cố định này khác với ống kính telecentric kép đã đề cập trước đó và độ phóng đại (kích thước) thay đổi tùy thuộc vào khoảng cách chụp và ống kính cũng có hiện tượng méo ảnh. Ống kính này không thích hợp để đo với độ chính xác cao vì nó có sự dao động vê kích thước và độ méo hình ảnh do ống kính gây ra lớn.

Chúng tôi đang cải thiện độ chính xác bằng các biện pháp sau.

Model có thể đo được tổng chiều dài là 360 mm ngay cả khi có sự khác biệt về chiều cao

• Rộng 360 mm x 360 mm
  Model có thể đo kích thước ngay cả trong hình dạng 3D với hiệu chỉnh độ méo ống kính và hiệu chỉnh chiều cao

1. Hiệu chỉnh độ méo ống kính bằng cách sử dụng một tấm kim loại chuẩn và xử lý phần mềm bằng phần mềm.
   →Hỗ trợ xử lý hình ảnh chỉnh sửa biến dạng ống kính bằng phần mềm.

2. ③ Sử dụng 5 loại khối thép không gỉ để hiệu chuẩn kích thước với các chiều cao khác nhau, sau đó sử dụng phần mềm xử lý
   →Có thể xử lý với sự dao động kích thước do khoảng cách chụp bằng cách hiệu chỉnh kích thước cho các độ cao chênh lệch khác nhau.




Model Long có thể đo đến 1m

• Dài 1.000mmx750mm
  Model đo kích thước chiều dọc và chiều ngang hình vuông, hình chữ nhật tấm mỏng

1. Những đổi tượng có thể được đo lường có giới hạn ở các tấm mỏng (giấy, nhựa, tấm kim loại, v.v.).
   →Bằng cách giữ khoảng cách chụp và độ phóng đại (kích thước) không thay đổi.

2. Giới hạn đối với các phép đo chiều dọc và chiều ngang tại các vị trí cụ thể
   →Bằng cách giới hạn ở một vị trí cụ thể, các kích thước được hiệu chỉnh tại vị trí cụ thể đó để đối phó với hiện tượng méo ống kính.


② Đèn

Ánh sáng cũng ảnh hưởng rất nhiều đến độ chính xác. Để đo độ chính xác cao, tốt nhất nên đo bằng bóng chiếu như máy chiếu. Do đó, cần phải đo các kích thước bên ngoài.
Ánh sáng lúc này là loại ánh sáng truyền qua (đèn back light), nhưng nó thường là loại ánh sáng khuếch tán. Ánh sáng khuếch tán này không thích hợp cho phép đo có độ chính xác cao này.

Ánh sáng khuếch tán cũng được phát ra theo hướng chéo. Trong trường hợp này, ngay cả khi ống kính gắn vào camera được cấu tạo để máy ảnh thu được ánh sáng song song với telecentric kép, thì điều đó sẽ vô nghĩa nếu phía nguồn sáng khuếch tán và chiếu tia sáng theo đường chéo. Có nghĩa là hướng chiếu sáng của nguồn sáng không phải là các tia song song.

Ngoài ra, có nhiều khả năng ánh sáng sẽ phản ngược lại ở mặt trước của vật, gây khó khăn cho việc xóa ranh giới các cạnh. Bạn có thể thấy độ chính xác sẽ giảm nếu ranh giới các cạnh không rõ ràng.
Để làm cho tia sáng truyền qua với tia song song, cần một ống kính telecentric kép và đèn chiếu sáng (nguồn sáng) phải hợp nhất. Điều này có nghĩa là một thiết bị đo tự động sẽ có hai ống kính telecentric kép cao cấp và giá sẽ tăng cùng một lúc. Đây là một trong những lý do tại sao các thiết bị đo kích thước tự động lại đắt tiền.
Chúng tôi đã phát triển một loại chiếu sáng truyền qua tia song song và không sử dụng ống kính telecentric kép bằng cách kết hợp nó, chúng tôi đã tạo ra một thiết bị đo kích thước hình ảnh tự động chi phí thấp.
So sánh giá của nó với công ty khác thì nó đã trở thành một thiết bị đo kích thước hình ảnh tự động giá thành rẻ chỉ bằng 1/4.

Model có độ chính xác cao kết hợp đèn Back Light chiếu sáng song song

• ST1　49.7mm×37.25mm
  Model tiêu chuẩn có độ chính xác cao với telecentric kép và hệ thống chiếu sáng song song
• ST2　108mmx80mm
  Model vùng nhìn rộng có độ chính xác cao với telecentric kép và hệ thống chiếu sáng song song

③ Mức độ cân bằng của thiết bị đo hình ảnh tự động

Mức độ cân bằng của thiết bị đo kích thước hình ảnh tự động ảnh hưởng đến độ chính xác. Như đã đề cập ở trên, ngay cả khi bạn đo bằng tia song song, độ chính xác sẽ giảm xuống nếu bản thân thiết bị đo không cân bằng.
Ngoài ra, bản thân mẫu vật đo củng phải được đặt cân bằng.

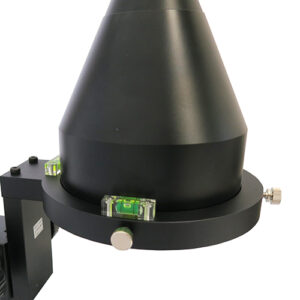

Tất cả các thiết bị đo kích thước hình ảnh tự động của chúng tôi đều được trang bị thước cần bằng và bạn có thể kiểm tra mức độ cân bằng của thiết bị đo và camera, bạn có thể điều chỉnh mức độ cần bằng tùy theo điều kiện nhà máy của khách hàng

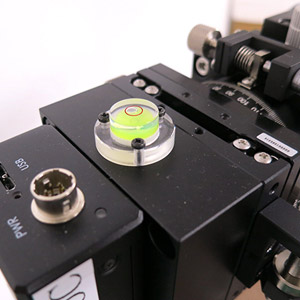

Trong đó, model Wide và Long được trang bị đồng hồ đo điều chỉnh góc và độ cân bằng của camera.

3．Phần mềm

Khi đo trong ảnh, phần mềm sẽ tự động đo, tuy nhiên tính tiện dụng tùy chọn phép đo trong phần mềm này cũng là một điểm lựa chọn quan trọng.
Phần mềm đo hình ảnh tự động của chúng tôi sử dụng “rất đơn giản”

1. Đặt mẫu và click nhấp chuột nó sẽ tự động bắt điểm cần đo
2. Tùy ý đăng ký chọn điểm và thêm điểm cần đo
3. Tất cả những gì bạn phải làm là thay thế mẫu, click chuột đo loại sản phẩm và thay thế mẫu còn lại phần mềm sẽ đo tự động.

Ngoài ra có các chức năng tiện lợi khác

1. Đơn giản! Không cần cố định vị trí đặt mẫu
   Phép đo tự động nhận biết vị trí của đối tượng và tự động đo kích thước. Kể cả xoay các hướng.

2. Lưu trữ dữ liệu đơn giản
   Các giá trị đo có thể được lưu ở định dạng file Excel. Bạn cũng có thể lưu hình ảnh tĩnh.

3. Phán định NG/OK
   Phán đoán NG/OK có thể được thực hiện bằng cách đặt giới hạn dung sai trên và dưới
   Giá trị NG có thể được hiển thị bằng cách thay đổi màu sắc trong hình ảnh.

4. Chức năng zoom kỹ thuật số theo điểm
   Bằng cách xoay con lăn chuột, có thể phóng to, nhỏ kỹ thuật số xung quanh điểm được chỉ định bởi con trỏ chuột khi nhấp vào điểm cần phóng.


Tóm tắc

Ngày nay, phép đo trong hình ảnh đang ngày càng tiến bộ và có thể thực hiện phép đo một cách hiệu quả mà không có lỗi của con người.
Lần này, chúng tôi giới thiệu một số điểm để lựa chọn thiết bị đo kích thước hình ảnh tự động.
Điều quan trọng là chọn thiết bị phù hợp với mục đích.
Như đã đề cập ở trên, cần phải chọn lựa các bộ phận khác nhau để thực hiện phép đo kích thước hình ảnh tự động.
Kiến thức và bí quyết quang học là không thể thiếu cho việc tuyển chọn này, ngoài ra cần cân nhắc sự cân đối giữa từng phần.

Tuy nhiên, tất cả các thiết bị đo hình ảnh tự động của chúng tôi đều được thiết lập trong một hệ thống.
Tất nhiên, cấu hình hệ thống dựa trên sự cân bằng kết hợp của từng bộ phận.
Chúng tôi có máy demo nên có thể hỗ trợ demo hoặc cho mượn để bạn đánh giá thực tế.

• ST1　49.7mm×37.25mm
  Model tiêu chuẩn có độ chính xác cao với telecentric kép và hệ thống chiếu sáng song song
• ST2　108mmx80mm
  Model vùng nhìn rộng có độ chính xác cao với telecentric kép và hệ thống chiếu sáng song song
• Rộng 360mm×360mm
  Model có thể đo kích thước ngay cả trong hình dạng ba chiều với hiệu chỉnh độ méo ống kính và hiệu chỉnh chiều cao
• Dài 　1,000mmx750mm
  Model đo kích thước chiều dọc và chiều ngang hình vuông, hình chữ nhật tấm mỏng

Ngoài những điều trên, tốc độ đo, vị trí lưu trữ,… cũng là những điểm quan trọng, đó là những option khác….
