Công cụ đo kích thước hình ảnh tự độngAT-Measure ST2
Thật dễ dàng! Đo kích thước tự động với độ chính xác cao chỉ với nhấp chuột! Loại trường ảnh 2X của dòng tiêu chuẩn ST1
Đo kích thước tự động
Độ chính xác cao
Nhấp chuột đơn giản
Tính năng của hệ thống đo kích thước hình ảnh tự động
AT-Measure ST2
Tính năng
- Có thể đo kích thước hình ảnh tự động chính xác cao bằng cách sử dụng thấu kính Telecentric kép!
- Thật dễ dàng! đo kích thước tự động trên ảnh chỉ cần click chuột.
- Phép đo đa điểm có thể được thực hiện ngay lập tức.
- Nếu bạn đăng ký Model, bạn có thể đo lường nó chỉ bằng cách đặt nó và nhấp vào.
- Giảm thời gian đáng bất kể không phụ thuộc vào kỹ năng của người đo.
- Chuyên đo lường các biên dạng có hình chiếu bóng
Thật dễ dàng!
Thiết kê đơn giản

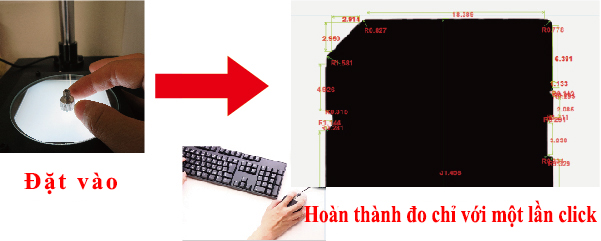

Đầu tiên đặt đối tượng vào , sẽ đo tự động các kích thước cài đặt ban đầu chỉ bằng click chuột.
Sau đó, tự do chỉnh sửa / thêm bớt phần muốn đo và đăng ký loại mẫu.
Dễ dàng! Không cần cân chỉnh vị trí
Phép đo tự động nhận biết vị trí của đối tượng và tự động đo kích thước.
Trên băng tải cũng có thể đối ứng.
Đo tự động đơn giản
Phép đo tự động nhận biết vị trí của đối tượng và tự động đo kích thước.
Lưu trữ dữ liệu đơn giản
Các giá trị đo có thể được lưu ở định dạng dữ liệu Excel.
Có thể lưu trữ hình ảnh tĩnh.
Độ chính xác cao kinh ngạc
Sử dụng thấu kính elecentric kép
Đo kích thước độ chính xác cao không bị biến dạng hình ảnh bằng cách sử dụng thấu kính elecentric kép.
Thông qua hệ thống chiếu sáng truyền ánh sáng từ dưới lên
Việc sử dụng ánh sáng truyền từ dưới lên, có rất ít ánh sáng bao quanh vật thể, đường viền rõ ràng, các cạnh được nhấn mạnh và đo chính xác cao được thực hiện.
Sử dụng chân đế cân bằng chuyên dụng
Giá đỡ chuyên dụng được trang bị thước cân chỉnh cân bằng, cho độ chính xác cao hơn.
Đi kèm thước kính hiệu chuẩn
Có thể kèm theo chứng chỉ hiệu chuẩn cho thước kính hiệu chuẩn. (Tính phí)
Vì vậy mà độ cính xác cao!
Về độ chính xác
Trong thử nghiệm của chúng tôi, chúng tôi sử dụng thước đo khối 25mm và có độ chính xác cao trong khoảng ±50μm!
Ngoài ra, độ chính xác trên đã đạt được ở bất kỳ điểm nào trên màn hình.
Tính năng khác
Phán định NG/OK
Phán đoán OK / NG có thể được thực hiện bằng cách đặt giới hạn dưới và giới hạn trên của dung sai.
Chức năng zoom kỹ thuật số chính xác
Bằng cách xoay con lăn chuột, bạn có thể nhấp chuột vào điểm đo. Có thể zoom kỹ thuật số để zoom to tâm điểm ảnh đang hiển thị
Thông số sản phẩm / môi trường hoạt động
Thông số sản phẩm
| Số hiệu | AT-Measure ST2 |
|---|---|
| Phạm vi nhìn | 108mmx80mm |
| Khoảng cách làm việc | 318mm |
| Độ sâu trường ảnh | 157mm |
| Độ chính xác | ±50μm |
| Phân giải Camera | 5 MegaPixel |
| Chịu tải | 2kg |
| Kích thước . Trọng lượng | 240x360x730mm Khoảng 14kg |
| Thiết bị tiêu chuẩn | Thấu kính elecentric kép,Camnera Vision 5MegaPixel, Đèn chiếu sáng đồng trục,Stand kèm dụng cụ cân chỉnh,thước hiệu chuẩn, Phần mềm đo hình ảnh tự động AT-Measure. ※ Không bao gồm PC. |
Môi trường làm việc
Không bao gồm PC, vui lòng chuẩn bị PC theo thông số bên dưới.
| Đối ứng OS | Windows 8、8.1、10（64bit） |
|---|---|
| CPU | Intel Core i3 Trở lên |
| Memory | 8GB trở lên |
Giới thiệu
-
STEP1
Hãy thảo luận với chúng tối qua điện thoại hoặc Mail.
-
STEP2
Có thể mượn máy Demo miễn phí , chúng tôi có thể Test miễn phí khi nhận yêu cầu và mẫu từ khách.
-
STEP3
Áp dụng
