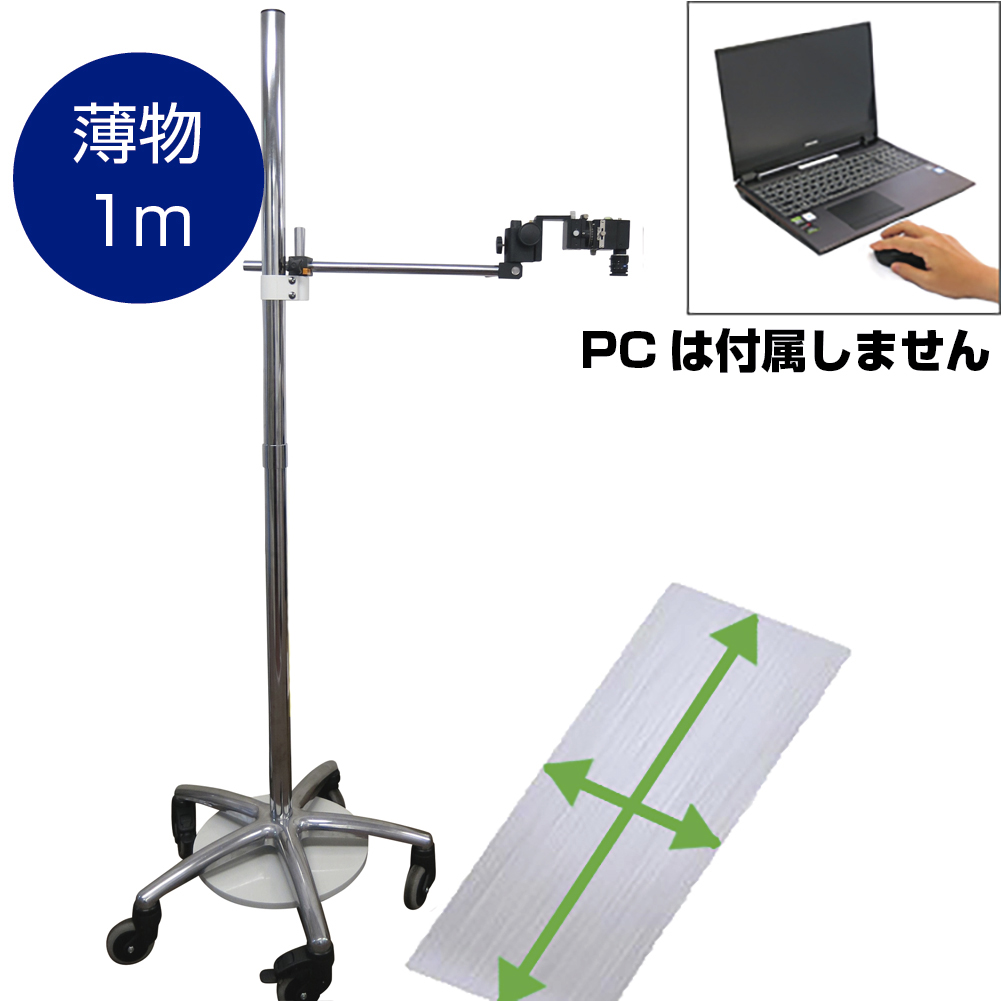

自動画像寸法測定器AT-Measure Long

1m迄の長尺物をクリックするだけで寸法測定
※受注生産品につき、お問い合わせください。

自動画像寸法測定システム　
AT-Measure Longの特徴

※その他の形状、その他の測定項目は測定精度が落ちますが、測定自体は可能です。詳細は別途お問合せ下さい。

巨大ノギスや巻尺、大型曲尺で測定していましたが、これなら置いてクリックするだけで瞬時に寸法計測できます。

置いてクリックするだけで瞬時に寸法計測

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

置いて→ワンクリックで測定完了

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

校正用金属プレート付属

水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。

だから高精度！！

弊社テストでは、1000mmの金属プレートを使用し、
その1/1000である精度±0.5mm以内に収まる高精度！

精度について

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

型番	AT-Measure Long
視野範囲	1,000mmx750mm
作動距離	約900mm
測定精度	±0.5mm
カメラ画素数	2,000万画素
スタンドサイズ・アーム長・重量	φ700mmx2,020mm・810mm・約30kg
標準装備品	2,000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、キャスター付き専用スタンド、校正用金属プレート（950mmx700mm）、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。

パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。
