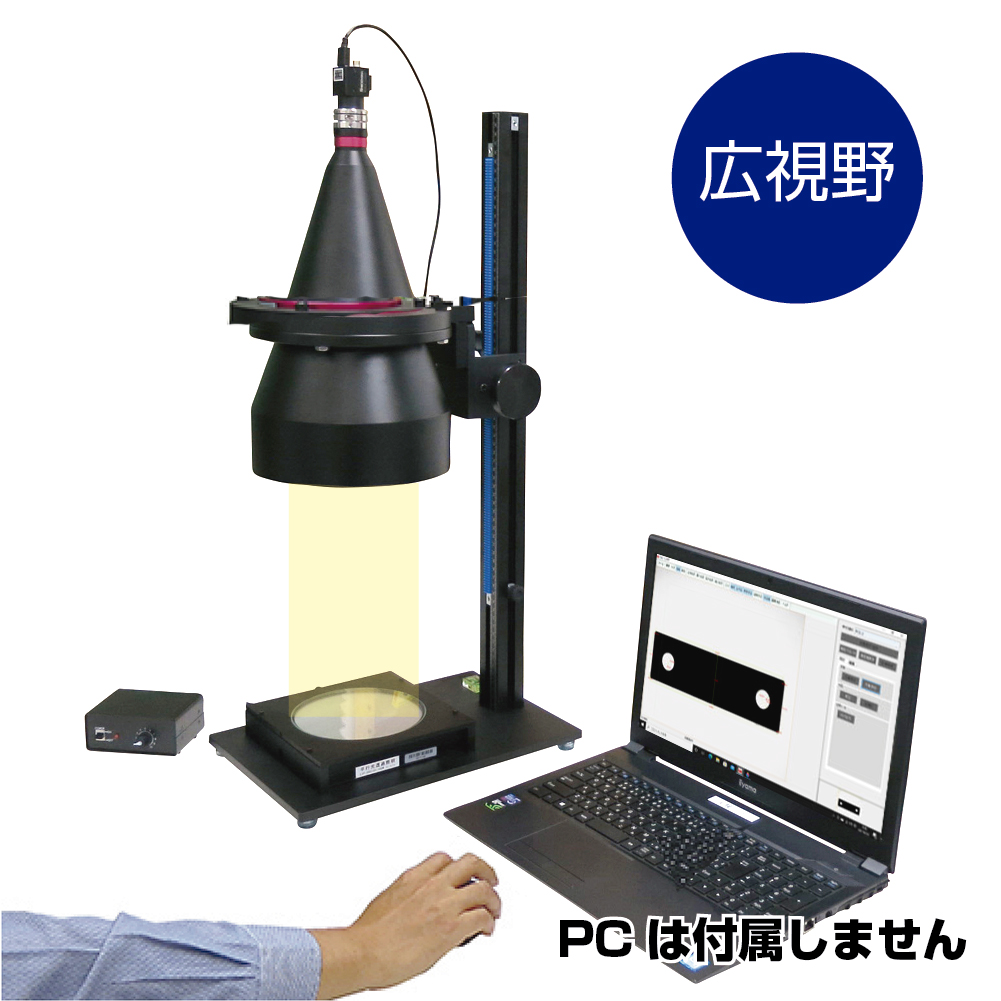

自動画像寸法測定器AT-Measure ST2
1,890,000円（税抜）
とにかく簡単！クリックするだけで高精度自動寸法計測！
スタンダードタイプST1の2倍視野タイプ
自動寸法測定
高精度
簡単ワンクリック
自動画像寸法測定システム
AT-Measure ST2の特徴
特徴
- とにかく簡単！クリックするだけで画像中寸法を自動測定します。
- 精度の高い自動画像寸法測定が可能！
- 多点測定が瞬時にできます。
- 品種登録すれば置いてクリックするだけで測定可能です。
- 測定者のスキルを問わず、工数削減を実現します。
- 投影機のような影で計測するため外形測定が得意です。
とにかく簡単！
簡単設定
まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。
簡単！位置合わせ不要
測定は対象物の位置を自動的に認識し、自動的に寸法測定します。
回転にも対応。
簡単に自動測定
対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。
簡単データ保存
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
とにかく高精度
両側テレセントリックレンズ採用
両側テレセントリックレンズ採用で画像の歪みがなく、高精度な寸法測定を実現
平行光透過照明採用
平行光透過照明採用で対象物への光の回り込みが少なく、輪郭が鮮明、エッジが強調され高精度な寸法測定を実現

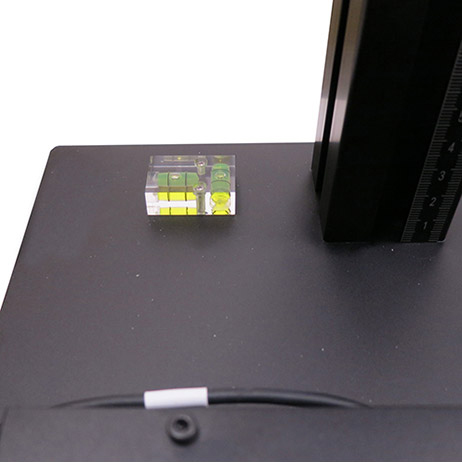

専用水平器付きスタンド採用
より高精度な寸法測定のため、専用スタンドには水平器がついております。
校正用ガラススケール付属
校正用ガラススケールには校正証明書を付属させることも可能です。（有償）
だから高精度！！
精度について
弊社テストでは、25mmのブロックゲージを使用し、
精度±50μm以内に収まる高精度！
また画面内ならどこでも上記精度を実現しました。
その他機能
OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
製品仕様・動作環境
製品仕様
| 型番 | AT-Measure ST2 |
|---|---|
| 視野範囲 | 108mmx80mm |
| 作動距離 | 318mm |
| 被写界深度 | 157mm |
| 測定精度 | ±50μm |
| カメラ画素数 | 500万画素 |
| 耐荷重 | 2kg |
| 寸法・重量 | 240x360x730mm 約14kg |
| 標準装備品 | 両側テレセントリックレンズ、500万画素USB3 Visionカメラ、平行光透過照明、水平器付き専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。 |
動作環境
パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。
| 対応OS | Windows 8、8.1、10（64bit） |
|---|---|
| CPU | Intel Core i3以上 |
| メモリ | 8GB以上 |
導入の流れ
-
STEP1
お電話またはメールにてご相談ください。
-
STEP2
デモ機を無料でお貸出ししております。
お客様のサンプルを送っていただき、無料テスト依頼を行うことも可能です。
-
STEP3
導入
