超高倍率USB マイクロスコープ　NSH500CSU

低価格の超高倍率マイクロスコープの解像度が大幅アップ！

●反射率の高い平面（研磨した金属、メッキ、シリコンウェハー、ファイバーの端面等）の観察に最適！同軸照明タイプ
※凹凸のあるもの、拡散反射物の観察には向きません。

●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用

●計測・画像連結ソフトなど豊富なソフトウェアを取り揃え

●お客様のご希望に合わせ、ソフトウェア開発も可能

●対物レンズを交換できます。（オプション）

製品のお問い合わせ 028-3911-2006

特徴

標準装備ソフトのご紹介

静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows 10、11（64bit）
＊標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。

＊校正用ガラススケールはオプションです。

特徴

照明の絞り機能追加！対象物によりエッジを強調することができます。

: ＜絞りを開放した時＞

: ＜絞りを絞った時＞

1000倍越えで驚きのロングレンジ

: ロングレンジタイプ
作動距離：35mm

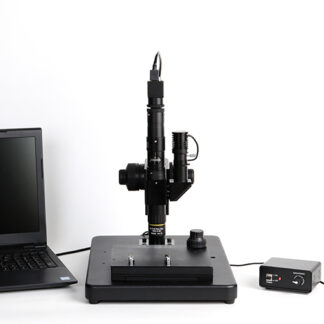

取付例

観察画像＜ファイバーの端面＞

仕様

全体仕様

型番: NSH500CSU

倍率: 180倍-1260倍　※倍率は17インチモニタ換算の計算値

視野範囲: 1.8mmx1.5mm(180倍時)、0.25mmx0.21mm(1260倍時)

対応OS: Windows 10、11

CPU: Intel core i5以上

メモリ: 8GB以上

カメラ

撮像素子: 1/2”CMOS

画素数: 500万画素

解像度: 2600×2160

フレームレート: 2600×2160（59.8fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。

接続: USB3.0

シャッター方式: グローバルシャッター

レンズ

作動距離: 35mm一定

照明

付属物

: 500万画素USB3.0カメラ

: 同軸照明

: ズームレンズ

: 10倍対物レンズ

: 付属XYテーブル仕様
・ステージサイズ　
155Ｘ180ｍｍ
・移動量　
75Ｘ55mm

: 粗微動付NSH専用スタンド

※同軸照明とは？の詳しい説明はこちらをご参照ください。

オプション対物レンズを使えば倍率を下げることができます。

オプション 2倍対物レンズ QM Plan Apo L2 (2X) 倍率：40倍～240倍
オプション 5倍対物レンズ QM Plan Apo HL (5X) 倍率：100倍～600倍

オプションソフトのご紹介

豊富なオプションソフトウェアを取り揃え！

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション（※DirechShow対応）も使えます。

オプション計測ソフト

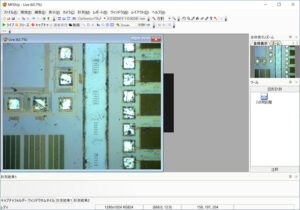

高機能画像処理計測ソフトウェア　MFShip

●計測アシスト（エッジ自動フィット）機能
●ピンポイントデジタルズーム機能
●お手軽！くるっとフォーカス合成機能
GS-4SQ（20µm/100µm/500µm/1mm刻みの
4種類のスケール付き）が標準付属

【計測項目】
●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●３点指定角度
●４点指定角度
●３点指定円
●近似円
●矩形
●楕円
●近似直線 ●３点指定円弧など

【便利な機能】
・エッジ自動フィット機能
・ピンポイントデジタルズーム機能
・スケール表示
・くるっと合成機能
・レポート作成
・画像連結機能（タイリング機能）

標準Viewerソフトと高機能画像処理計測ソフトウェア（MFShip）の比較

・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

	標準Viewerソフト	MFShip
2点間距離	○	○
焦点合成機能	×	○
Excel 出力	×	○
画像データのサムネイル表示	×	○
画面表示倍率変更	×	○
クロスライン表示	×	〇
格子目盛表示	×	○
対応OS	Windows10まで	Windows10まで
