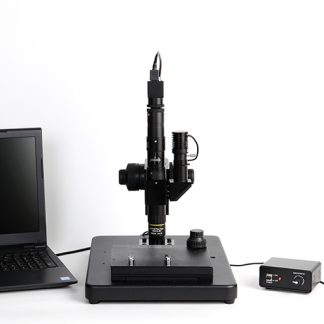

Kính hiển vi USB độ phóng đại cao NSH500CSU | Kính hiển vi kỹ thuật số

Độ phân giải của Microscope phóng đại siêu cao giá rẻ đã được cải thiện!

●Nó nhỏ hơn các ống kính thông thường và có độ phân giải được cải thiện!

●Phạm vi phóng đại lớn hơn

●Có thể thay vật kính. (lựa chọn)

●Lý tưởng để quan sát vật mặt phẳng có độ phản chiếu cao (kim loại được đánh bóng, lớp mạ, tấm silicon, mặt cuối sợi, v.v.)! Kiểu chiếu sáng đồng trục

●Có sẵn phần mềm phong phú như phần mềm đo lường và kết nối hình ảnh.

●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng



Liên hệ về sản phẩm phone028-3911-2006

Chức năng phần mềm đo đi kèm

  • Lưu ảnh tĩnh (có thể chọn định dạng JPEG / BMP)
  • Đo khoảng cách giữa hai điểm
  • Chức năng tạm dừng hình ảnh quan sát (Freeze function)
  • Lưu / đọc dữ liệu hiệu chuẩn trong quá trình đo
  • Chức năng điều chỉnh, chức năng thu phóng kỹ thuật số
  • Hệ điều hành được hỗ trợ: Windows 8 trở lên
  • Lưu / đọc dữ liệu hiệu chuẩn trong quá trình đo
    * Thước kính hiệu chuẩn là một tùy chọn được bán riêng.



Những đặc điểm chính

・Kết nối USB3.0



・Tổng độ phóng đại 180x-1260x
※Bạn có thể thay đổi vật kính và giảm độ phóng đại. Bấm vào đây để có vật kính tùy chọnCác



・Chiếu sáng đồng trục với chức năng giảm lóa



Đặc trưng sản phẩm

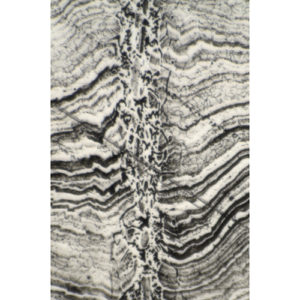

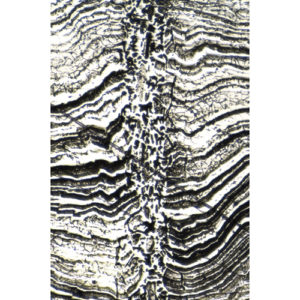

Đã thêm chức năng khẩu độ chiếu sáng! Bạn có thể làm nổi bậc các cạnh của đối tượng.

Đã thêm chức năng khẩu độ chiếu sáng! Bạn có thể làm nổi bậc các cạnh của đối tượng.
Đã thêm chức năng khẩu độ chiếu sáng! Bạn có thể làm nổi bậc các cạnh của đối tượng.

Độ phóng đại hơn 1000 lần

Long range type Working distance: 35mm
Long range type
Working distance: 35mm

Ví dụ sử dụng

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
NSH500CSU
Độ phóng đại
180x-1260x * Độ phóng đại là giá trị được tính toán được chuyển đổi sang màn hình 17 inch.
Phạm vi tầm nhìn
1.8mmx1.5mm(180x)、 0.25mmx0.21mm(1260x)
Hệ điều hành tương thích
Windows 10, 11
CPU
Intel core i5 trở lên
Ram
Bộ nhớ 8GB trở lên

Camera

Cảm biến ảnh
1/2”CMOS
Số điểm ảnh
5.0MP
Độ phân giải
1280×1024
Tỷ lệ khung hình
2600×2160(59.8fps)※Tốc độ khung hình thực tế thay đổi tùy thuộc vào hiệu suất của máy tính và môi trường cài đặt
Kết nối
USB3.0
Phương thức shutter
Global shutter

Ống kính

Khoảng cách thao tác
Khoảng cách làm việc khoảng 35mm

Phụ kiện

Camera USB 3.0 5.0Megapixel
Đèn đồng trục
Lens Zoom
Ống kính 10X
Thông số kỹ thuật bàn XY
・ Kích thước 155 x 180 mm
・Đoạn chuyển động 75 x 55 mm
Chân đế chuyên dùng cho NSH chuyển động tinh thô

※Chiếu sáng đồng trục là gì? Vui lòng xem ở đây để được giải thích chi tiết.



Bạn có thể giảm độ phóng đại bằng cách sử dụng vật kính tùy chọn



Ống kính tùy chọn 2X
QM Plan Apo L2 (2X)

Độ phóng đại: 40x đến 240x
Ống kính tùy chọn 5x
QM Plan Apo HL (5X)


Độ phóng đại: 100x đến 600x





Giới thiệu phần mềm tùy chọn

Chúng tôi có nhiều phần mềm tùy chọn!

●Chúng tôi cũng có nhiều phần mềm tùy chọn như đo lường, xếp chồng tiêu điểm, kiểm tra ngoại quan tự động, ghép nối hình ảnh và đo tỷ lệ hình cầu than chì.
Tất nhiên, bạn cũng có thể sử dụng ứng dụng có sẵn trên thị trường (tương thích * DirechShow) mà bạn hiện đang sử dụng.


Phần mềm đo lường tùy chọ

Phần mềm đo lường xử lý hình ảnh đa chức năng MFShip





●Chức năng hỗ trợ đo lường (tự động bắt điểm)
●Chức năng thu phóng kỹ thuật số chính xác
●Tiện lợi! Chức năng xếp chồng tiêu điểm
Kèm thước hiệu chuẩn GS-4SQ
(với 4 loại thang đo với gia số 20µm / 100µm / 500µm / 1mm)

【Mục đo lường】
●Khoảng cách giữa hai điểm
●Khoảng cách giữa các đường song song
●Khoảng cách giữa các đường song song ngang
●Khoảng cách giữa các đường song song dọc
●Khoảng cách dọc
●Khoảng cách giữa các tâm vòng tròn
●Tọa độ điểm
●Đo góc với 3 điểm
●Đo góc với 4 điểm
●Đo đường kính với 3 điểm
●Đo đường kính (vòng tròn) với đa điểm
●Hình chữ nhật
●Hình elip
●Đường thẳng gần đúng ●Cung được chỉ định ba điểm, v.v.
【Chức năng hữu ích】
・Chức năng tự động bắt điểm
・Chức năng zoom kỹ thuật số chính xác
・Hiển thị tỷ lệ
・Chức năng tổng hợp tiêu điểm
・Tạo báo cáo
・Chức năng ghép nối hình ảnh (tilling)



So sánh phần mềm Viewer tiêu chuẩn và phần mềm đo lường xử lý hình ảnh đa chức năng (MFShip)

・Những điểm khác biệt chính được tóm tắt trong bảng. Vui lòng chọn theo chức năng yêu cầu

  Phần mềm Viewer tiêu chuẩn
MFShip
Khoảng cách giữa hai điểm
Chức năng xếp chồng tiêu điểm ×
Xuất báo cáo Excel ×
Hiển thị hình thu nhỏ của dữ liệu hình ảnh ×
Thay đổi độ phóng đại hiển thị màn hình ×
Hiển thị đường chéo cross line ×
Hiển thị tỷ lệ lưới ×
Hỗ trợ hệ điều hành OS Đến Windows10 Đến Windows10





Phần mềm xử lý hình ảnh tùy chọn


Tôi có thể nhìn thấy những vết xước mà tôi không thể nhìn thấy trước đây! Cũng để xử lý trước phép đo!
