ỐNG KÍNH KIỂM TRA LỖ 　PHL178

● Thích hợp với kiểm tra lỗ

● Trang bị camera mắt cá có độ sâu trường ảnh

● Ống kính tương thích Mount C



Liên hệ về sản phẩm phone028-3911-2006

Hình ảnh thực tế

Ảnh chụp từ camera USB 1/1.8 inch（Đối với tỉ lệ khung hình 4:3）

ホールレンズ撮影例




Ảnh chụp từ camera Full HD 1/2 inch（Đối với tỉ lệ khung hình 16:9）

ホールレンズ撮影例




Ảnh chụp từ camera Full HD 1/3 inch（Đối với tỉ lệ khung hình 16:9）

ホールレンズ撮影例




Ảnh chụp từ camera USB 4MB 1/3 inch（Đối với tỉ lệ khung hình 4:3）





Đặc điểm nổi bật của sản phẩm

●Đặc điểm 1: Sử dụng ống kính 178° (kính hiển vi kiểm tra lỗ)


Góc nhìn của ống kính là 178 °
Góc nhìn được mở rộng gần 180° như hình dưới đây.








Có thể quan sát toàn cảnh 360 độ


Với góc nhìn mắt cá, có thể quan sát toàn bộ bề mặt bên trong lỗ













●Đặc điểm 2: Sử dụng ống kính mắt cá có độ sâu trường ảnh






Có thể quan sát bên trong lỗ mà không cần phải luồn ống kính vào lỗ


フランジ観察
穴観察マイクロスコープ





Đường kính lỗ φ8mm～φ100mm, độ sâu tối đa của lỗ tương đồng với đường kính lỗ ( Ví dụ: đường kính 100m +> độ sâu 100mm)
Ban đầu sử dụng ống kính có độ sâu trường ảnh rộng. Có thể điều chỉnh độ sâu trường ảnh bằng cơ chế khẩu độ đi kèm.

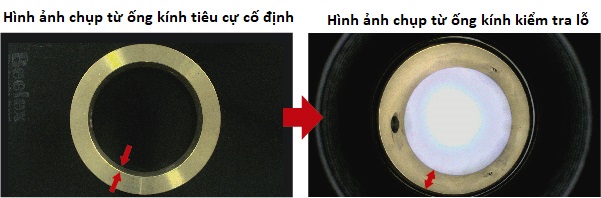

Có thể thấy được độ sâu trường ảnh của camera mắt cá rõ nét hơn so với ảnh chụp bằng camera tiêu cự cố định.













●3. Đặc điểm 3 : Khó giảm xóc vì không cần phải đưa ống kính vào vật đối tượng


Không cần cho ống kính kiểm tra lỗ vào lỗ vì tầm nhìn của ống kính lên đến 178 độ.
Dù để ống kính ở đầu lỗ hoặc đưa vào trong, cũng có thể giảm khả năng gây tổn thương cho đối tượng soi với kích thước đầu ống kính vài mm.



Ngay cả khi lỗ sâu, chỉ cần đưa ống kính vào bên trong lỗ một chút cũng có thể quan sát toàn bộ bề mặt bên trong của lỗ














●Đặc điểm 4: Ông kính tương thích C Mount


Cマウント対応











HÌNH ẢNH MINH HỌA THỰC TẾ

1. Thích hợp để quan sát lỗ nhỏ đường kính φ8mm～φ50mm





●Quan sát bề mặt bên trong lỗ φ30mm

フランジ観察


Phạm vi quan sát: hẹp  Phạm vi quan sát: rộng
Độ sâu trường ảnh （khoảng cách có thể lấy được tiêu điểm cùng một lúc）：nông  Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc）: sâu




●Quan sát mặt trong của thanh kim loại hình chữ U



Phạm vi quan sát: hẹp  Phạm vi quan sát: rộng
Độ sâu trường ảnh （khoảng cách có thể lấy được tiêu điểm cùng một lúc）：nông  Độ sâu trường ảnh (khoảng cách lấy nét đồng thời）: sâu









2. Thích hợp để quan sát lỗ nhỏ đường kính φ50mm～φ100mmで100mm





●Quan sát bề mặt bên trong lỗ φ50mm

フランジを観察



Phạm vi quan sát: hẹp  Phạm vi quan sát: rộng
Độ sâu trường ảnh （khoảng cách có thể lấy được tiêu điểm cùng một lúc）：nông  Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc）: sâu





●Đồ gá hình trụ φ62mm

円筒形の治具
穴内壁観察用マイクロスコープ


Phạm vi quan sát: hẹp  Phạm vi quan sát: rộng
Độ sâu trường ảnh （khoảng cách có thể lấy được tiêu điểm cùng một lúc）：nông  Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc）: sâu

BẢN VẼ KÍCH THƯỚC

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
PHL178
Mount
C Mount
Khẩu độ
F2.8-F16（Có vít khóa）
Góc nhìn
178°
Độ phân giải ống kính
10MP
Kích thước/Trọng lượng
φ29.0mmx64.0mm/Khoảng 40g

Trao đổi về sản phẩm

phone028-3911-2006

Giờ làm việc: 08:00 - 17:00
Ngày nghỉ định kỳ

ホールインスペクションレンズ　PHL178

●穴の内側面の検査に最適

●被写界深度が深い魚眼レンズ

●Cマウント対応レンズ





Liên hệ về sản phẩm phone028-3911-2006

撮影例

1/1.8インチ　USBカメラで撮影（縦横比4：3の場合）

ホールレンズ撮影例




1/2インチ　フルハイビジョンカメラで撮影（縦横比16：9の場合）

ホールレンズ撮影例




1/3インチ　フルハイビジョンカメラで撮影（縦横比16：9の場合）

ホールレンズ撮影例




1/3インチ　40万画素USBカメラで撮影（縦横比4：3の場合）





この機種の最大の特長

●特長1　178°広角レンズ（ホールインスペクションレンズ）を採用


視野角は178°もあります。
下記の通り、ほぼ水平角度で視野が広がります。
視野角








360°全周一発観察可能


魚眼効果により内壁を幅広く一発観察できます。













●特長2　被写界深度の深い魚眼レンズ採用






穴にレンズを挿入しなくても穴の内壁を観察することができます。


フランジ観察
穴観察マイクロスコープ





穴径はφ8mm～φ100mm、深さは穴径と同程度（例：φ100mmならば深さ100mm程度）が限界です。
元々被写界深度の深いレンズを採用。更に絞り機構付きで被写界深度の調整が可能です。
穴観察マイクロスコープ




内壁観察レンズ




固定焦点レンズで撮影した画像と比べると被写界深度が深いことが分かります。

被写界深度が深い












●特長3　対象物に挿入する必要がないため、緩衝しにくい


ホールレンズは視野角が178°と広く、そのため穴に挿入する必要がありません。
穴入口、または挿入しても数mmだけで、対象物を傷つける可能性はグッと低くなります。

対象物に挿入する必要がないため、緩衝しにくい


もし深穴の場合は、穴に少しレンズを挿入することで、深い穴の内壁を観察することができます。














●特長4　Cマウント対応レンズ


Cマウント対応











観察事例

1. φ8mm～φ50mmまでの細穴を観察するのに最適





●φ30mmのフランジ内壁を観察

フランジ観察


観察範囲：狭い 観察範囲：広い
被写界深度（一度にピントの合う距離）：浅い 被写界深度（一度にピントの合う距離）：深い




●コの字のレール内壁を観察



観察範囲：狭い 観察範囲：広い
被写界深度（一度にピントの合う距離）：浅い 被写界深度（一度にピントの合う距離）：深い









2. φ50mm～φ100mmで100mmHまでの細穴を観察するのに最適





●φ50mmのフランジ内壁を観察

フランジを観察



観察範囲：狭い 観察範囲：広い
被写界深度（一度にピントの合う距離）：浅い 被写界深度（一度にピントの合う距離）：深い





●φ62mmの円筒形の治具

円筒形の治具
穴内壁観察用マイクロスコープ


観察範囲：狭い 観察範囲：広い
被写界深度（一度にピントの合う距離）：浅い 被写界深度（一度にピントの合う距離）：深い

寸法図

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
PHL178
マウント
Cマウント
絞り
F2.8-F16（ロックビス付）
視野角
178°
レンズ解像度
1000万画素相当
サイズ・重量
φ29.0mmx64.0mm・約40g

Trao đổi về sản phẩm

phone028-3911-2006

Giờ làm việc: 08:00 - 17:00
Ngày nghỉ định kỳ

HOLE INSPECTION LENS 　PHL178

HOLE INSPECTION LENS

● Suitable for inspecting inner surface of the hole
● Fisheye lens with the deep depth of field
● C-mount competible lens

Liên hệ về sản phẩm phone028-3911-2006

Shooting example

1/1.8 inch – By camera USB ( with 4:3 aspect ratio )

ホールレンズ撮影例




1/2 inch – By Camera FULL HD ( with 16:9 aspect ratio)

ホールレンズ撮影例




1/3 inch by Camera Full HD ( with 16:9 aspect ratio )

ホールレンズ撮影例




1/3 inch by Camera 40MP ( with 4:3 aspect ratio)





Most attractive feature of this model

●Feture 1: 178° wide – angle lens ( hole inspection lens)


Viewing angle 178°
The viewing angle expands at an almost horizontal angle as shown below








Able to observe 360° full circumference at a glance

The fisheye effect allows to observe a wide range of inner walls at a glance













● Feature 2: Fisheye lens with deep depth of field






Able to the inner wall of the hole without inserting a lens into the hole


フランジ観察
穴観察マイクロスコープ





Hole diameter is φ8mm～φ100mm, about the same as the depth ( example: Diameter 100m => depth 100mm)
Using a lens with a deep depth of field at first. In addition, the depth of field can be adjusted with an aperture mechanism.








The depth of field of images taken by hole inspection lens is deeper than images taken by fixed – focus lenses.













●3. Feature 3: There is no need to insert it into the object, it is difficult to buffer


Hall lenses have a wide viewing angle of 178°, so there is no need to insert them into the holes.
Even at the entrance of the hole or when inserted, with just a few millimeters, the possibility of causing damage to the object is significantly reduced.



If it is a deep hole, you can observe the inner wall of the deep hole by inserting lens a little into the hole














●Feature 4: C-mount compatible lens


Cマウント対応











Observation cases

1. Suitable for observing small hole up to φ8mm～φ50mm





●Observe the inner wall of the φ30mm flange

フランジ観察


Observation range: Narrow  Observation range: Wide
Depth of field (One-time focusing distance): Shallow  Depth of field (One-time focusing distance): Deep




●Observe the inner wall of the U-shaped rail



Observation range: Narrow Observation range: Wide
Depth of field (One-time focusing distance): Shallow  Depth of field (One-time focusing distance): Deep









2. Suitable for observing small holes up to ~ 100mmH about φ50mm～φ100mm





●Observing the inner wall of the R50mm flange

フランジを観察



Observation range: Narrow  Observation range: Wide
Depth of field (One-time focusing distance): Shallow Depth of field (One-time focusing distance): Deep





● φ62mm cylindrical jig

円筒形の治具
穴内壁観察用マイクロスコープ


Observation range: Narrow Observation range: Wide
Depth of field (One-time focusing distance): Shallow Depth of field (One-time focusing distance): Deep

Dimensional diagram

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
PHL178
Mount
C Mount
Aperture
F2.8-F16（w/lock screw）
Viewing angle
178°
Lens resolution
10MP
Size/Weight
φ29.0mmx64.0mm ~ Approx 40g
