●Lý tưởng cho việc kiểm tra bề mặt bên trong lỗ
●Ống kính mắt cá với độ sâu trường ảnh lớn
●Có thể kéo dài 10cm mỗi lần (có thể kéo dài tối đa 100cm)

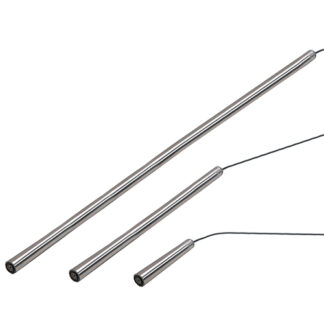

CAMERA QUAN SÁT BÊN TRONG LỖ PI-158
Thông số kỹ thuật
| Số hiệu | PI-158 |
|---|---|
| Cảm biến ảnh | 1/4 inch CMOS 5.0MP |
| Kích thước pixel（μm） | 1.4×1.4 |
| Độ phân giải tối đa | 2592×1944 |
| Tỷ lệ khung hình |
Ở định dạng MJPG 30fps （2592×1944） Ở định dạng YUV 2fps （2592×1944） |
| Dynamic range | 68dB |
| Tỷ lệ S/N | 36dB |
| Màn trập | Rolling shutter |
| Kết nối PC | USB2.0 |
| Định dạng ảnh | MJPG・YUV |
| Hệ điều hành tương thích | Windows 10、11 Linux |
Ví dụ sử dụng thiết bị để quan sát bề mặt bên trong lỗ

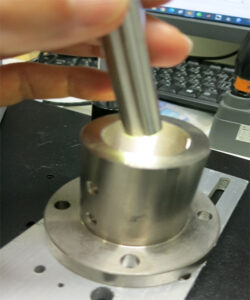

Quan sát bên trong ống có độ sâu đáy 65mm, φ30mm

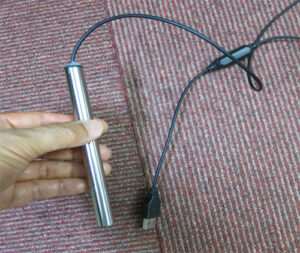

■Camera USB quan sát bên trong lỗ (φ10mm, ống kính mắt cá có đi kèm đèn chiếu sáng)
Có thể tùy ý lựa chọn độ dài từ 10cm~100cm, mỗi lần chỉnh 10cm.
Dưới đây là loại 10cm
Có thể tùy ý lựa chọn độ dài từ 10cm~100cm, mỗi lần chỉnh 10cm.
Dưới đây là loại 10cm
 |
 |
■Hình ảnh được chụp bằng camera USB quan sát bên trong lỗ

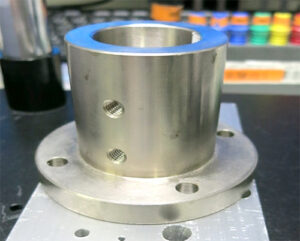

Quan sát đối tượng có đường kính φ20mm, độ sâu 60mm, có lỗ khoan chéo M4 ở các vị trí 15mm, 30mm, 55mm tính từ phía trên ống xuống, bằng camera quan sát bên trong ống, đưa từ từ vào bên trong ống và chụp ảnh tại ba vị trí lỗ khoan.
Quan sát đối tượng có đường kính φ20mm, độ sâu 60mm, có lỗ khoan chéo M4 ở các vị trí 15mm, 30mm, 55mm tính từ phía trên ống xuống, bằng camera quan sát bên trong ống, đưa từ từ vào bên trong ống và chụp ảnh tại ba vị trí lỗ khoan.

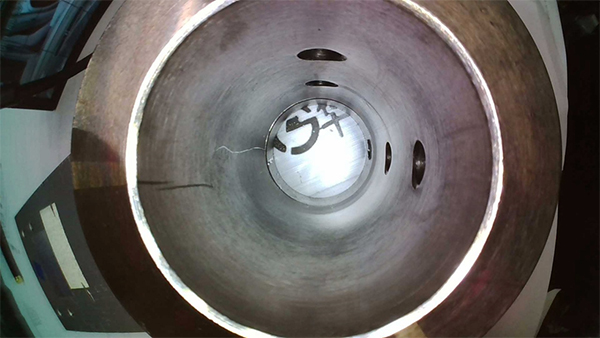

| Quan sát từ bên ngoài lỗ |
 |
 |

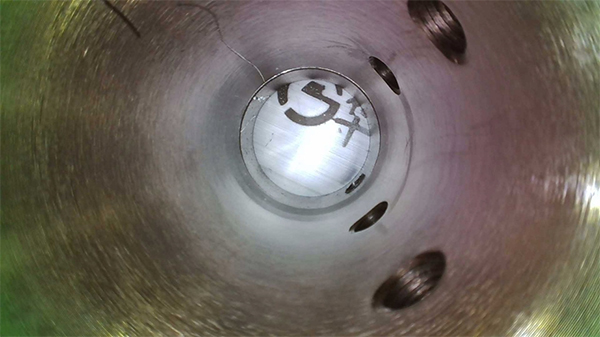

| Quan sát tại vị ví gần 15mm trong lỗ |
 |
|

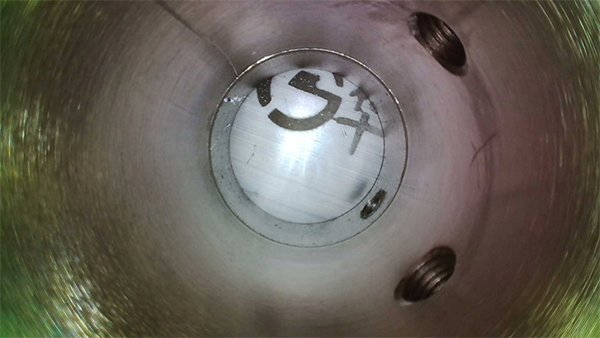

| Quan sát tại vị trí gần 30mm trong lỗ |
 |
|

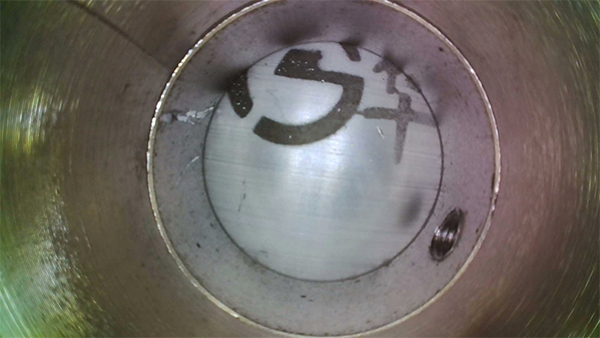

| Quan sát tại vị trí gần 55mm trong lỗ |
 |
Thông số kỹ thuật
Thông số kỹ thuật tổng thể
- Số hiệu
- PI-158
