Đèn đồng trục thường được sử dụng để quan sát các vật có độ phản xạ cao, bề mặt không gồ ghề (bề mặt mạ, gương, tấm bán dẫn silicon,…)

Tuy nhiên, với đặc tính chiếu sáng từ góc 0 độ, đèn đồng trục cũng có thể được sử dụng để quan sát trong lỗ các sản phẩm gia công kim loại hoặc quan sát các điện cực trong khe hở.

Hình ảnh so sánh

ĐỐi với ống kính đồng trục có gương half mirror bên trong, về mặt vật lý, không thể lắp gương half mirror có kích thước lớn hơn độ dày của thấu kính.

Có một phương pháp giúp quan sát trên phạm vi rộng là lắp đặt thiết bị đèn đồng trục phát tán diện rộng riêng biệt với ống kính lên trục quang học.

Thiết bị trên sử dụng ống kính độ phóng đại thấp và đèn đồng trục phát tán diện rộng 25x25mm.
Những trang bị này giúp quan sát toàn bộ đồng xu 1 yên.

Thông thường, đèn đồng trục sẽ hiệu quả khi quan sát bên trong lỗ, nhưng đối với các vòi phun hoặc lỗ có đường kính nhỏ, ngay cả đèn đồng trục cũng không thể quan sát sâu bên trong lỗ.

Chúng tôi đã thử chụp ảnh với đèn đồng trục nhưng không thể ghi lại rõ ràng hình ảnh bên trong vòi phun.

Do đó, chúng tôi đã thử sử dụng đèn chiếu xuyên thấu từ phía dưới lên để quan sát.

Sử dụng đèn chiếu xuyên thấu có thể quan sát được tình trạng vòi phun có bị tắc hay không.

	Đèn chiếu xuyên thấu diện rộng RD-95T
	Đèn chiếu xuyên thấu kèm giá đỡ GR-STD8

Chúng tôi xin giới thiệu các loại đèn của công ty. Nếu quý khách có câu hỏi hay thắc mắc nào, xin vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật của công ty chúng tôi.

Đèn đồng trục thông thường được sử dụng ở độ phóng đại cao, chỉ sử dụng phần trung tâm của điểm sáng, giúp giảm hiện tượng ánh sáng chiếu không đều.

Khi giảm độ phóng đại sẽ phải sử dụng phần xung quanh điểm sáng (vùng có độ sáng giảm mạnh).

Đề xuất của chúng tôi:

・Ống kính zoom độ phóng đại cao cho đèn đồng trục + sử dụng ống kính phụ trợ x1.5 (thiết bị tiêu chuẩn)
Cài giá trị nút xoay trên ống kính zoom là 0.7

・Ống kính zoom độ phóng đại cao cho đèn đồng trục + tháo ống kính phụ trợ  ở phần đầu (x1.0)
Cài giá trị nút xoay trên ống kính zoom là 0.7

Dù xung quanh màn hình sẽ hơi tối hơn, nhưng vẫn nằm trong phạm vi sử dụng thực tế.

・Ống kính zoom độ phóng đại cao cho đèn đồng trục + sử dụng ống kính phụ trợ x0.75
Cài giá trị nút xoay trên ống kính zoom là 0.7

Hơi khó sử dụng do có nhiều bóng ở xung quanh.

Nếu muốn sử dụng đèn đồng trục để quan sát trên phạm vi rộng, đèn đồng trục chiếu sáng diện rộng sẽ rất hiệu quả.

(Không thể sử dụng ở độ phóng đại cao vì cường độ ánh sáng yếu.)

(Camera → Gương half mirror → Đối tượng quan sát)

Đèn đồng trục (chiếu điểm)		Đèn đồng trục (chiếu diện rộng)

Khi quan sát phần được khoanh đỏ bằng đèn vòng thông thường, sự chênh lệch giữa vùng bị chói sáng và vùng tối sẽ rất lớn, khiến hình ảnh rất khó quan sát.

Có thể tránh hiện tượng chói sáng bằng cách sử dụng đèn LED vòng 4 đoạn và chỉ chiếu sáng theo hướng dọc.

Tăng độ sáng hơn nữa có thể quan sát được phần đường cong.	Tiếp tục tăng độ phóng đại giúp quan sát phần đường cong dễ dàng hơn.
Hơn nữa, việc sử dụng ống kính có khẩu độ hẹp sẽ làm tăng độ sâu trường ảnh, giúp việc quan sát trở nên dễ dàng hơn.
＜Khi mở khẩu độ＞	＜Khi khép khẩu độ＞

Tuy nhiên, khi sử dụng khẩu độ, độ sáng và độ phân giải cũng sẽ giảm đi một chút, vì vậy với ống kính của chúng tôi, phạm vi thực tế là khoảng 120x.

Khi quan sát lưỡi dao bằng kim loại dễ gây hiện tượng quầng sáng và có các mặt góc khác nhau, sử dụng đèn có thể điều chỉnh độ cao độc lập sẽ rất hiệu quả.

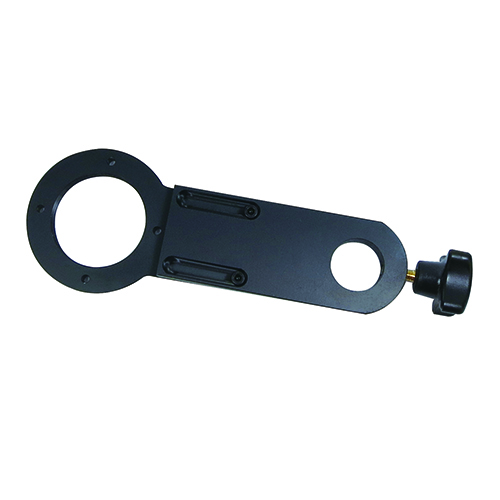

Lắp arm tùy chọn LED-A2 dùng để cố định đèn LED vào microscope USB độ phóng đại cao FZ300PC3 (model cũ), sau đó điều chỉnh vị trí đèn và quan sát ở độ phóng đại 100x.

                                        Độ cao của đèn LED vòng

Có hai phương pháp quan sát cơ bản là “Quan sát trường sáng” và “Quan sát trường tối”.

1. Quan sát trường sáng

Đây là phương pháp quan sát cơ bản nhất, thực hiện quan sát bằng cách chiếu sáng đồng đều lên mẫu từ phía trên.

2. Quan sát trường tối

Phương pháp này chiếu sáng mẫu từ góc thấp hoặc góc ngang và chỉ quan sát ánh sáng tán xạ và phản xạ từ mẫu.

Trong điều kiện trường tối hoàn toàn, các khu vực cần quan sát (cạnh, phần lồi) sẽ nổi bật lên.

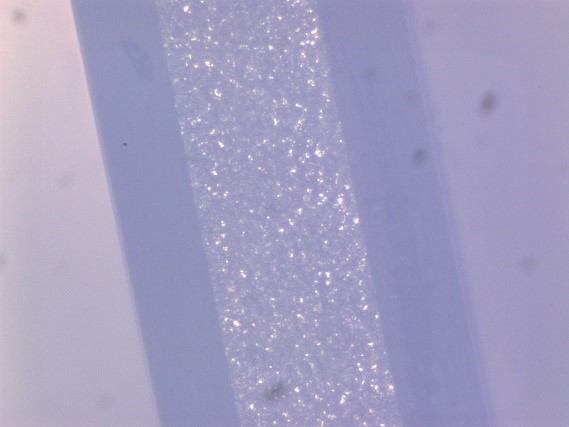

Có bụi trên bề mặt tấm nhựa Teflon.

■ Quan sát trường sáng Cấu trúc bề mặt nhựa sẽ dễ quan sát hơn nhưng không thấy rõ bụi.		■ Quan sát trường tối Trong trường tối hoàn toàn, chỉ bụi mới hiện rõ (không nhìn thấy cấu trúc bề mặt).

＜Lưu ý khi quan sát trường nhìn tối＞

1. Nếu ánh sáng xung quanh quá mạnh thì có thể không quan sát được trường nhìn tối.

Hai hình ảnh trên cùng sử dụng đèn chiếu góc thấp, nhưng chỉ với việc sử dụng thêm đèn bàn, hình ảnh quan sát sẽ thay đổi.

2. Độ cao của đèn rất quan trọng trong việc chiếu sáng đối tượng cần quan sát.

Lắp đèn phía trên tấm nhựa một chút		Lắp đèn chiếu sáng góc ngang

Dòng khởi động

Khi bật nguồn thiết bị điện sẽ có dòng điện lớn tạm thời chạy qua.

Các tụ điện công suất lớn và bóng đèn sợi đốt có thể tạo ra dòng điện lớn hơn nhiều so với trạng thái ổn định khi bật nguồn.

Hiện tượng này được gọi là Dòng khởi động.

Hệ thống phát sinh dòng khởi động trong bóng đèn sợi đốt và tụ điện có sự khác biệt nhỏ.

 Trong trường hợp tụ điện công suất lớn:

Khi bật nguồn, điện áp sẽ thay đổi nhanh chóng từ 0V→…V nên có thể coi đây là tần số cao.

Điện kháng của tụ điện công suất lớn sẽ rất thấp, dẫn đến hiện tượng dòng điện lớn chạy qua tạm thời.

Trong trường hợp dây sưởi:

Đối với dây sưởi, điện trở sẽ hạ thấp khi dây nguội đi, nên sau khi khởi động sẽ có dòng điện lớn chạy qua tạm thời.

(Ví dụ)

・Dòng điện chạy qua dây tóc của bóng đèn sợi đốt thường cao gấp 8~20 lần bình thường trong khoảng 1/100 giây kể từ khi khởi động.

・Tuổi thọ của đèn huỳnh quang thường giảm đi khoảng một giờ khi bật và tắt một lần do dòng khởi động.

Điện áo đảo ngược

Trường hợp tải cảm ứng (thành phần cuộn dây), khi bật hoặc tắt nguồn, điện áp lớn sẽ xuất hiện theo hướng ngược lại với sự thay đổi của dòng điện. Hiện tượng này được gọi là điện áp đảo ngược.

Tùy thuộc vào hình dạng và kích thước của các bộ phận điện từ, trong các thiết bị xoay chiều, điện áp đảo ngược có thể gấp 5 lần điện áp thông thường, trong khi ở các thiết bị một chiều, điện áp đảo ngược cao gấp 15 lần.

Điện áp đảo ngược của máy cũng có thể gây ảnh hưởng đến các thiết bị khác qua đường dây điện.

(Ví dụ)

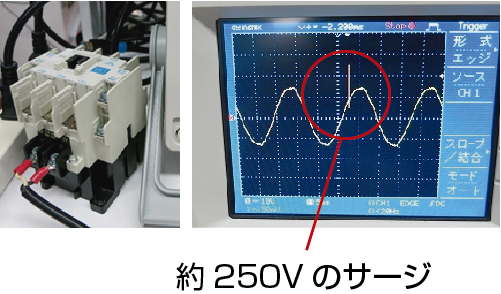

Chỉ đơn giản điều chỉnh một công tắc nhỏ (rơ le) như hình dưới cũng khiến sóng trong đường dây điện tăng đột ngột lên 250V.

Khi một tải cảm ứng lớn được kết nối với cùng một đường dây điện, điện áp đảo ngược lớn của máy sẽ xuất hiện vào thời điểm khởi động hoặc ngắt tải cảm ứng.

Hiện tượng này có thể gây trục trặc hoặc hư hỏng cho các thiết bị khác.

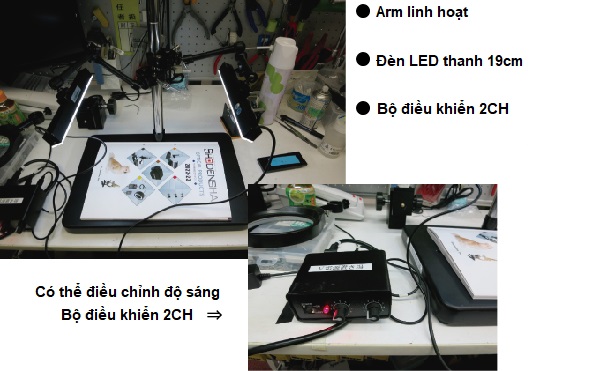

1. Đèn LED thanh 19cm (2 bóng) và Easy Arm

2. Đèn LED vòng đường kính lớn

3. Đèn huỳnh quang

Đèn loại 2 bóng thích hợp để chiếu sáng đồng đều trên phạm vi rộng

Dù phạm vi rộng nhưng có sự khác biệt về trường nhìn.

Đèn vòng thông thường (khoảng φ60～φ70mm) không phù hợp để chiếu sáng đều trên phạm vi rộng.

Đèn vòng với kích thước này thích hợp khi sử dụng với kính hiển vi, microscope, hoặc với ống kính macro trên camera.

Đèn vòng có kích thước lớn sẽ phù hợp hơn để chiếu sáng trên phạm vi rộng.

Trái: Đèn vòng thông thường　　Phải: Đèn vòng kích thước lớn

Hình ảnh chiếu sáng sẽ có sự khác biệt như hình dưới đây.

Khi sử dụng đèn vòng kích thước lớn và giá đỡ camera của công ty chúng tôi,có thể sử dụng đơn giản như hình dưới đây.

Lắp đèn vào giá đỡ từ tính, sau đó đưa giá đỡ từ tính xuống phía dưới giá đỡ camera.

Để chiếu sáng đều trên phạm vi rộng hơn nữa (kích thước khổ a4), cần sử dụng đèn lớn hơn.

Tuy nhiên, nếu có thể chấp nhận một số thay đổi nhỏ về độ sáng, quý khách cũng có thể sử dụng chỉ riêng đèn chiếu sáng trong phòng hoặc đèn bàn văn phòng.

Khi trường nhìn rộng, độ sáng sẽ đủ, vì vậy phương pháp này cũng có thể là một lựa chọn hợp lý.

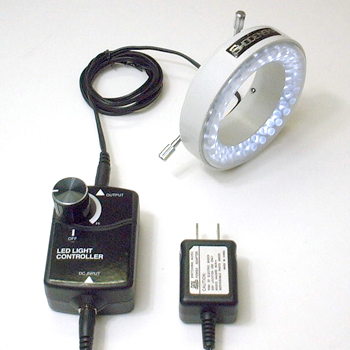

Đèn vòng thường được sử dụng với kính hiển vi và microscope.
Phương pháp này thích hợp sử dụng để chiếu sáng một khu vực hạn chế (hẹp) một cách rõ ràng.

Do đó, nó không phù hợp để chiếu sáng đều trên phạm vi rộng.

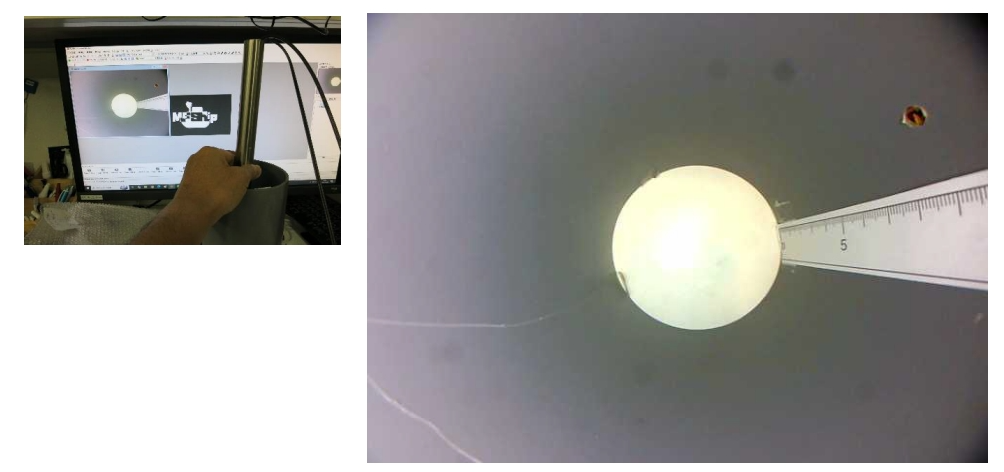

Khi dùng đèn vòng chiếu sáng lên một thước kẻ dài 15cm, kết quả sẽ như hình ảnh dưới đây.

Chúng tôi đã tiến hành so sánh giữa đèn vòng và đèn LED thanh cố định khi cùng chiếu sáng trên giấy trắng.

(Đèn vòng) ＊Ánh sáng phân bố khá đồng đều.

(Đèn LED thanh cố định) 　*Có thể chiếu sáng đồng đều một phần.

Tuy còn tùy thuộc vào phạm vi chiếu sáng, nhưng đối với ứng dụng trong công nghiệp, chúng tôi cho rằng đèn LED thanh sẽ phù hợp hơn.

Hình dưới đây là bàn kiểm tra tích hợp đèn LED thanh.

Chúng tôi cũng cung cấp các loại giá đỡ (cố định) như hình dưới.

Hơn nữa, cũng có thể kết hợp đèn LED thanh với thiết bị khác.

Có cả loại đèn dạng vuông chuyên dụng.

Theo như hình dưới, góc chiếu và độ sáng của bốn hướng đèn LED thanh có thể được điều chỉnh độc lập.

Đèn LED thanh cũng có loại dài (120 bóng LED lắp theo một hướng).

(Có thể điều chỉnh góc chiếu và độ sáng.)

Ngoài ra, cũng có thể sử dụng các thiết bị chụp ảnh như hình dưới đây.

(Trong trường hợp chụp ảnh, không thể điều chỉnh độ sáng. ※Việc điều chỉnh sẽ được thực hiện từ phía camera.)

＊Dưới đây là sản phẩm của công ty LPL Shoji.

Khi LED bắt đầu bị xuống cấp theo thời gian, độ sáng sẽ dần giảm đi. Thông thường, tuổi thọ của đèn LED là khoảng thời gian sử dụng cho đến khi độ sáng ban đầu giảm xuống một nửa.

Tất nhiên, nếu một bộ phận nhạy cảm với nhiệt độ hoặc độ rung, chẳng hạn như mối hàn của mạch điện có vấn đề, đèn có thể đột ngột ngừng sáng. Tuy nhiên, trường hợp này sẽ là hỏng hóc thay vì xuống cấp theo thời gian.

Tuổi thọ của các linh kiện LED được nhà sản xuất linh kiện cung cấp, nhưng đây chỉ là giá trị đại diện, không mang tính đảm bảo. (Ví dụ: 20.000 giờ ~ 100.000 giờ)

Khi sử dụng các sản phẩm như đèn LED vòng, cần phải xem xét nhiều yếu tố khác.

(Nhiệt độ xung quanh, môi trường nguồn điện, cấu trúc tản nhiệt của sản phẩm,…)

Đèn vòng của công ty chúng tôi cơ bản sử dụng vỏ kim loại (có tác dụng tản nhiệt).

Tuy nhiên, cũng có một số sản phẩm sử dụng vỏ nhựa để giảm chi phí.

Ngoài ra, tuổi thọ sẽ thay đổi rất nhiều tùy thuộc vào việc sử dụng nó gần định mức tối đa hay một nửa định mức.

Môi trường nguồn điện cũng có ảnh hưởng đến tuổi thọ.

Công ty chúng tôi sử dụng công tắc điều chỉnh độ sáng để đảm bảo rằng đèn sáng của đèn không ở mức tối đa ngay sau khi bật nguồn điện.

Khi vặn công tắc điều chỉnh độ sáng ở mức tối đa và sử dụng công tắc nguồn để bật/tắt đèn, có thể khiến LED dần xuống cấp.

Tuy nhiên, đây không hoàn toàn là nguyên nhân chính, vì còn tùy thuộc vào môi trường nguồn điện.

Tùy thuộc vào cách các tải được kết nối với cùng một nguồn điện, tình trạng xuất hiện xung điện cũng sẽ khác nhau.

Dưới đây là ví dụ về xung điện tác động lên đènLED vòng khi chỉnh âm lượng ở mức tối đa và một cuộn điện từ nhỏ được kết nối với cùng một dòng điện để bật/tắt nguồn.

5V/div Đo giữa bộ đổi nguồn AC và bộ điều khiển.

■ Các loại kính hiển vi soi nổi

Có 2 loại kính hiển vi soi nổi là Greenough (斜光学系) và CMO (平行光学系).

■ Kích thước đèn vòng cho kính hiển vi soi nổi

Có thể lắp đèn vòng theo hai cách dưới đây.

Đèn vòng phù hợp với kích thước phần đầu của kính hiển vi soi nổi Greenough.

Dưới đây là bản vẽ kèm kích thước của kính hiển vi soi nổi của một nhà sản xuất nổi tiếng tại Nhật Bản.

Không có sự khác biệt lớn về kích thước giữa các nhà sản xuất, trừ loại kính hiển vi đặc biệt. Do đó, đường kính trong của đèn vòng cho kính hiển vi thường dao động từ φ60mm ~ φ70mm.

■ Vị trí lắp

Bất kể sản phẩm từ nhà sản xuất nào, các thiết bị có thiết kế rãnh cố định đều có thể lắp đèn.

Do đó, không thể lắp đặt đèn đối với những thiết bị không có thiết kế rãnh.

Ngoài ra, nếu sử dụng các thấu kính phụ trợ hoặc các bộ phận khác có thể sẽ gây ra hiện tượng chồng chéo, khiến các thiết bị không thể sử dụng đồng thời..

■ Trường hợp không có rãnh cố định đèn

Cả hai loại Grinou và Galileo đều có những thiết bị không có thiết kế rãnh.

Về cơ bản, không thể lắp đặt “trực tiếp” đèn lên các loại kính hiển vi này.

Tuy nhiên, nếu như mặt sau của nắp có vít để lắp bộ lọc, thì có thể sử dụng vít này để lắp vòng cố định đèn vòng.

Chúng tôi cung cấp các vòng cố định đèn vòng với đường kính vít M48 và M49.

Bộ chuyển đổi vòng cho kính hiển vi soi nổi RA-48／RA-49

Gắn vòng cố định này vào phần đầu của kính hiển vi sẽ tạo thành một rãnh để cố định đèn vòng.

Sau đó lắp đèn vòng vào vị trí rãnh này.

GR-10N có tấm khuếch tán cố định nên không thể gắn trực tiếp bộ lọc lên đèn.

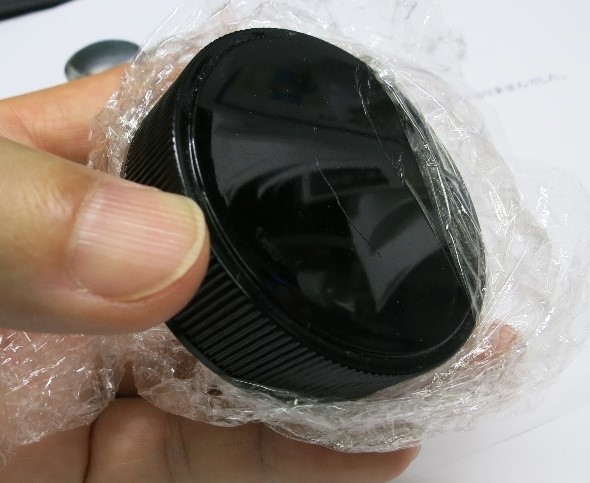

Trong trường hợp này có thể mua tấm phim phân cực dạng tấm có sẵn trên thị trường và dán lên thiết bị.

Tấm phim phân cực có độ cứng vừa phải, dễ dàng cắt được bằng kéo nên rất tiện lợi.

Cắt tấm phim theo hình bánh donut, sau đó dùng băng dính hai mặt để dán vào đèn vòng.

(Dưới đây chỉ là hình minh họa tấm phim phân cực)

Cần phải lắp bộ lọc phân cực ở cả phía phát ra ánh sáng và phía tiếp nhận ánh sáng.

Khi đó, có thể sử dụng bộ lọc có sẵn.

Lắp bộ lọc phân cực ở phía tiếp nhận ánh sáng.

Độ sáng (độ chiếu rọi) thay đổi nhiều tùy thuộc vào khoảng cách giữa đèn và đối tượng quan sát.

Độ sáng sẽ giảm theo bình phương khoảng cách.

(Khoảng cách 5cm) 171100 lx	(Khoảng cách 10cm) 45100 lx Giảm khoảng 1/4	(Khoảng cách 15cm) 16400 lx Giảm khoảng 1/9

Để tránh tình trạng giảm độ sáng khi ở khoảng cách xa, “thấu kính hội tụ” là một giải pháp vô cùng hữu ích.

Khi sử dụng thấu kính hội tụ, kết quả quan sát sẽ như dưới đây.

Chúng tôi cũng cung cấp các thiết bị chiếu sáng có tích hợp sẵn thấu kính hội tụ từ ban đầu.

	Đèn chiếu theo điểm LED-ZL3W
	Khi kết hợp với ống kính đơn ở khoảng cách xa có thể thực hiện được thao tác như hình bên.

Chúng tôi đã lắp bộ ống kính CCTV 16mm và camera USB, sau đó điều chỉnh khoảng cách lấy nét là 200mm.

Với điều kiện trên, có thể quan sát được trong trường nhìn 80x60mm.

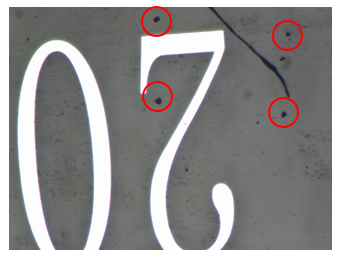

Đối tượng quan sát là tấm kính hoàn toàn trong suốt, có kí hiệu đánh dấu (hình dưới đây).

■ Đèn vòng

Khác với ống kính micro, đèn vòng có phạm vi quan sát rộng nên ánh sáng từ đèn sẽ bị phản chiếu hoàn toàn.

■ Đèn vòm (ánh sáng gián tiếp）

Có thể quan sát khu vực chiếu sáng một cách đồng đều, nhưng sẽ xuất hiện bóng (ở phần giữa) trong cửa sổ quan sát.

Hơn nữa, ngay cả đèn có đường kính 150mm (kích thước lớn nhất của công ty chúng tôi) cũng không thể đảm bảo trường nhìn là 80x60mm.

■ Đèn dạng thanh

Sử dụng hai đèn dạng thanh 20cm để chiếu sáng đều bề mặt kính, giúp việc quan sát kính dễ dàng hơn.

■ Đèn chiếu xuyên thấu

Nếu muốn quan sát đều trên kính, đây là phương pháp mang lại sự ổn định tối ưu.

Chúng tôi cung cấp đèn chiếu xuyên thấu với nhiều kích cỡ khác nhau.

Về cơ bản, đèn đồng trục được sử dụng trên “mặt phẳng” có “độ bóng”.
Chúng tôi đã xác nhận giới hạn độ bóng và hình ảnh quan sát cho từng ứng dụng phù hợp.

Trong bài viết này, chúng tôi sẽ tiến hành chụp ảnh bằng microscope có thể chuyển đổi giữa “đèn đồng trục” và “đèn LED vòng”.

(1) Đối tượng quan sát (liên quan đến độ bóng)

Có thể quan sát chính xác trên các bề mặt tương tự “gương”, như kim loại mạ hay tấm bán dẫn silicon.

* Đối tượng có bề mặt tương tự gương là những đối tượng có thể đạt được hiệu quả quan sát tốt dưới ánh sáng đèn đồng trục.

Vậy bề mặt có mức độ bóng như thế nào sẽ phù hợp?

Chúng tôi đã tiến hành so sánh việc quan sát giữa đồng xu 10 yên đã qua sử dụng và đồng xu 10 yên mới (chỉ mang tính chất tham khảo).

・Đồng xu 10 yên

“Đèn LED vòng” phù hợp để quan sát đồng xu 10 yên đã qua sử dụng.

Tuy nhiên, đèn đồng trục lại phù hợp để quan sát đồng xu 10 yên mới.

・Đồng xu 1 yên

Có thể quan sát đồng xu 1 yên bằng cả hai loại “đèn đồng trục” và “đèn LED vòng”.

＊Có thể sử dụng cả hai loại đèn, nhưng đèn chiếu sáng đồng trục sẽ phù hợp hơn với các bề mặt gồ ghề.
Đối với việc phát hiện vết trầy xước, đèn chiếu sáng đồng trục là lựa chọn phù hợp.

(2) Đối tượng quan sát (đối với màu sắc)

Đèn chiếu sáng đồng trục không bị ảnh hưởng bởi màu sắc, thay vào đó, sự khác biệt về hệ số phản xạ sẽ ảnh hưởng lớn đến hình ảnh.

Nếu bề mặt đối tượng quan sát màu đen nhưng có độ bóng, cũng có thể sử dụng đèn chiếu sáng đồng trục.

・Nhựa đen

Đây là mẫu quan sát bằng nhựa, có độ bóng. Bề mặt nhựa có thể phản chiếu ánh sáng đèn huỳnh quang trên trần.

* Có thể sử dụng cả hai loại đèn, nhưng đèn chiếu sáng đồng trục không thể tái hiện màu sắc. Thay vào đó, nó có thể làm rõ nét các chi tiết gồ ghề.

Một đặc điểm của đèn chiếu sáng đồng trục là hệ số phản xạ ảnh hưởng đến hình ảnh nhiều hơn màu sắc.

Ngay cả khi có sự khác biệt lớn về màu sắc, những bề mặt có hệ số phản xạ đồng đều (bề mặt phản xạ khuếch tán) sẽ không phù hợp.

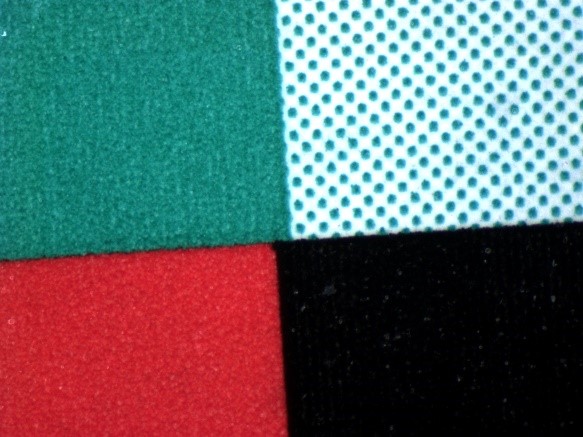

・Ấn phẩm

* Khi hệ số phản xạ không thay đổi, việc sử dụng đèn chiếu sáng đồng trục sẽ tạo ra hình ảnh phẳng.

(3) Đối tượng quan sát (đối với vật thể trong suốt)

Các vật thể trong suốt như kính có thể sử dụng đèn chiếu sáng đồng trục để quan sát hiệu quả, tùy thuộc vào cách sử dụng.

Có thể quan sát sự hiện diện của lớp phủ trên bề mặt kính hoặc dấu vân tay (có chứa dầu) nếu có sự thay đổi về hệ số phản xạ.

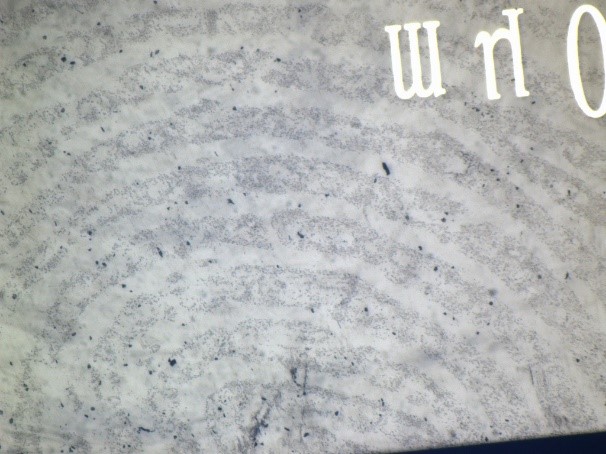

Quan sát dấu vân tay (có chứa dầu) trên bề mặt tiêu bản.

* Có thể quan sát dấu vân tay bằng đèn chiếu sáng đồng trục. Đối với đèn LED vòng, dấu vân tay hoàn toàn không thấy được.

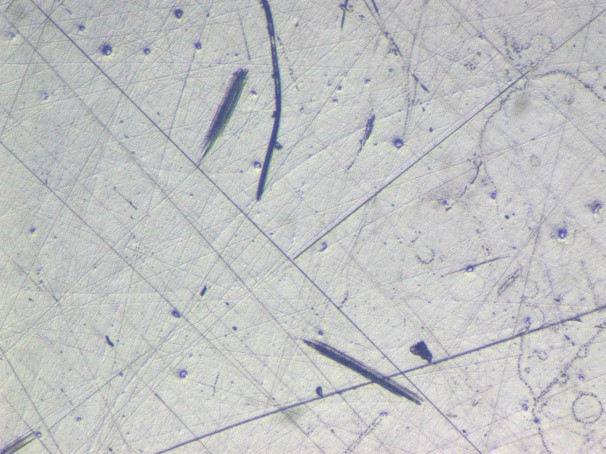

Ánh sáng đèn đồng trục còn giúp quan sát bụi và dị vật dễ dàng hơn.

Chúng tôi cũng tiến hành quan sát bề mặt cắt ngang của tiêu bản.

* Đối với kính, tình trạng mài có ảnh hưởng lớn đến khả năng quan sát, nhưng đối với tiêu bản, sử dụng đèn LED vòng sẽ dễ dàng quan sát hơn.

Đèn chiếu dạng vòm phẳng thích hợp cho việc phát hiện lỗi cong bề mặt của sản phẩm, kiểm tra bề mặt sản phẩm kim loại và kiểm tra bản in trên các phôi có hình dạng không đều như bề mặt không phẳng; có thể quan sát rõ ràng bằng cách sử dụng bộ lọc phân cực trong ống kính, giúp giảm hiệu ứng quầng sáng.

● Tình trạng mòn lưỡi khoan

● Vết xước hay dị vật bên trong sợi

● Vết nứt trong quá trình uốn (vùng khoanh đỏ)

Trong cả hai trường hợp trên, một số vùng sẽ phản xạ mạnh với ánh sáng tạo nên quầng sáng, không thể quan sát được bằng ánh sáng đèn vòng thông thường.

Vấn đề này đã được giải quyết bằng cách phân cực ánh sáng tạo thành ánh sáng dạng vòm phẳng, và hiệu quả sẽ tốt hơn nữa nếu gắn bộ lọc phân cực vào ống kính.

Có một số biện pháp giúp làm giảm hiện tượng quầng sáng:

・ Sử dụng camera đơn sắc

・ Gắn bộ lọc phân cực vào ống kính hoặc đèn

Ưu điểm của những phương pháp trên là nhờ sử dụng camera có màu và chỉ gắn một bộ lọc phân cực vào ống kính, nên tông màu của vật trong thực tế và hình ảnh quan sát vật trên màn hình gần với nhau, vì thế bạn có thể quan sát nó mà không gặp vấn đề gì.

Đèn chiếu dạng vòm phẳng DC-30D series

Cách sử dụng đèn chiếu xuyên thấu để quan sát ba via trong lỗ

Chúng tôi thường nhận được các yêu cầu về sử dụng đèn chiếu xuyên thấu để kiểm tra ba via và dị vật trong lỗ.

Nếu vật quan sát khá “dày” thì cần sử dụng một mẹo nhỏ.
Chúng tôi sẽ tạo một lỗ trên tấm nhôm dày 12mm rồi chụp ảnh lại.

Trong hình ảnh trên, dị vật bám ở phần trên (trên bề mặt lỗ), phần giữa (giữa lỗ) và phần dưới (gần mặt đáy lỗ).

■ Trường hợp sử dụng ống kính khẩu độ mở

Nếu bạn lấy nét vào phần trên (bề mặt lỗ) bằng ống kính khẩu độ mở rồi quan sát, hình ảnh quan sát được sẽ như sau:

＊Phần giữa (giữa lỗ) và phần dưới (gần mặt đáy lỗ) sẽ gần như không quan sát được.

Nếu bạn lấy nét ở phần giữa bằng ống kính khẩu độ mở rồi quan sát, hình ảnh quan sát được sẽ như sau:

＊Có thể quan sát được phần trên nhưng không được rõ. Phần dưới rất khó để quan sát được.

■ Trường hợp sử dụng ống kính macro có khẩu độ

Chụp hình ở khẩu độ nhỏ nhất
(Phần bị tối đi do khép khẩu có thể được bù đắp bằng cách tăng cường chiếu sáng, và tăng độ nhạy của camera lên khoảng 90%, không để ở mức tối đa.)

＊Có thể quan sát đầy đủ cả phần trên (bề mặt lỗ), phần giữa (giữa lỗ) và phần dưới (gần mặt đáy lỗ).

Tóm lại

Để quan sát ba via và dị vật bên trong lỗ, không chỉ cần sử dụng đèn chiếu xuyên thấu mà còn phải sử dụng ống kính có khẩu độ để tăng độ sâu trường ảnh.

Chúng tôi xin phép giới thiệu cách dùng đèn chiếu xuyên thấu（RD-95T）của Shodensha.
RD-95T có dạng hình tròn với kích thước φ95mm.

Dây cáp kéo ra từ phần giữa thân đèn. Phần chân cao su có thể tháo lắp.（Đèn sẽ tự đứng độc lập khi gắn chân cao su)

(1) Nếu ở phần đế có tấm quan sát φ95mm thì bạn hãy tháo tấm quan sát ra và lắp đèn chiếu xuyên thấu vào.

Mặt sau của đèn chiếu xuyên thấu không có lỗ hay gắn vít nên bạn hãy sử dụng các vít ở bên cạnh phần đế để cố định đèn.

(2) Ngoài ra, bạn có thể đặt cho đèn đứng độc lập phía dưới phần đế (bằng cách gắn chân cao su).

Sau đó, gắn tấm kính để quan sát vào phần đế.

Khi sử dụng đèn chiếu xuyên thấu RD-95T, bạn có thể lắp đèn này vào một giá đỡ không có ánh sáng truyền qua.

Điều kiện để lắp đèn này là giá đỡ microscope hoặc kính hiển vi và bàn XY phải có tấm quan sát hình tròn

φ95mm.

Đèn không thể tự đứng độc lập vì có dây cáp ở mặt sau.     Vì vậy, có thể gắn chân cao su cho đèn như hình dưới đây để đèn tự đứng độc lập.
		Những chân cao su này là sản phẩm được bán phổ biến như hình minh họa bên dưới, không phải là sản phẩm chuyên dụng.
Nếu bạn gắn chân cao su có chiều cao 10mm (như trên) vào đèn chiếu xuyên thấu thì độ dày của đèn sẽ là 23mm.
＜Ví dụ sử dụng thực tế＞

Ánh đèn LED góc thấp có hiệu quả trong trường hợp muốn quan sát tập trung vào các cạnh hoặc quan sát các chi tiết gồ ghề nhỏ.

＜Trường hợp quan sát tập trung vào các cạnh – Đồng xu 1 yên＞

<Trường hợp quan sát bằng ánh sáng LED vòng>	<Trường hợp quan sát bằng ánh sáng LED góc thấp>

Ánh sáng góc thấp có thể giúp bạn thu được hình ảnh tập trung vào các cạnh của đồng xu 1 yên.

＜Trường hợp quan sát các chi tiết gồ ghề nhỏ – Lỗ vinyl＞

<Trường hợp quan sát bằng ánh sáng LED vòng>	<Trường hợp quan sát bằng ánh sáng LED góc thấp>

Khi quan sát những chỗ lồi lõm hoặc gồ ghề nhỏ, các chi tiết không thể nhìn thấy rõ ràng bằng ánh sáng LED vòng có thể thấy rõ được bằng ánh sáng LED góc thấp.

	Đèn LED vòng góc thấp Dòng VLR-75D
	Đèn LED thanh góc thấp (Hãy liên hệ với chúng tôi để trao đổi thêm về hàng đặt riêng)

Shodensha cũng cung cấp một số sản phẩm tuỳ chỉnh theo nhu cầu của khách hàng, quý khách vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật của chúng tôi.

Trong số các thiết bị chiếu sáng mà công ty chúng tôi cung cấp, chỉ có thể điều chỉnh độ sáng của các loại đèn LED dưới đây bằng bộ điều khiển ngoài.
(Đây là sản phẩm do công ty Hayashi Repic sản xuất, không phải sản phẩm gốc của công ty chúng tôi)

Loại đồng trục này có hình dạng phần đầu tương tự với đèn chiếu sáng đồng trục của công ty chúng tôi nên có thể thay thế được cho nhau.

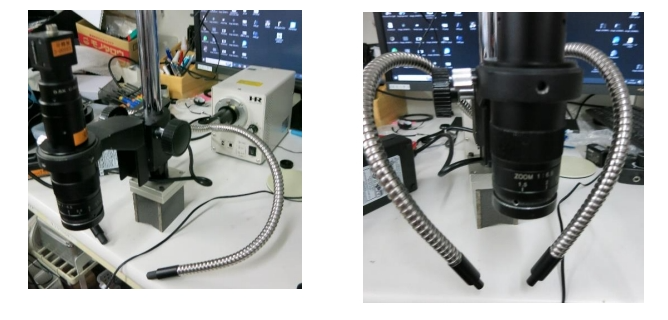

Nếu thay đổi hình dạng ở phần đầu sợi, có thể sử dụng để chiếu sáng đồng trục, chiếu xuyên thấu hoặc chiếu dạng vòng.

Đầu sợi loại chiếu sáng xuyên thấu

Ống kính zoom độ phóng đại cao dành cho chiếu sáng đồng trục (SDS-Z) đi kèm với ống kính phụ trợ 1.5x tiêu chuẩn.

Nếu tháo ống kính này ra thì bạn có thể lắp được đèn vòng.

＊Tuy nhiên, độ phóng đại sẽ từ 65～350x → 45～270x

　khoảng cách làm việc từ 52ｍｍ → 95ｍｍ.

Có thể sử dụng đèn chiếu sáng đồng trục như nguyên mẫu nên bạn có thể thay đổi đèn chiếu sáng tùy theo vật quan sát.

＜Bạn cũng có thể quan sát ánh sáng phân cực＞

■ Đối với đèn LED: Tháo tấm khuếch tán ánh sáng và lắp bộ lọc phân cực.

■ Đối với ống kính: Nếu bạn cố định đèn vòng vào ống kính thì có thể lắp bộ lọc vào phần đầu của ống kính.

Có vít 3 chân dùng để cố định nằm ở mặt sau của đèn LED thanh.

カメラ等の規格で様々なオプションが販売されています。

Chúng tôi cung cấp nhiều tùy chọn khác nhau tùy thuộc vào thông số kỹ thuật của camera.

（Ví dụ mẫu）

Phần khoanh đỏ là vít 3 chân, phần khoanh xanh là phần đế (chân đế cố định).

Trong hình minh họa dưới đây, chỗ cần cố định không phải là mặt phẳng, nhưng nếu gắn thêm một tấm giá đỡ là có thể cố định đèn LED.

Bằng cách cố định một “giá đỡ” như hình bên dưới lên mặt phẳng hoặc tấm kim loại, bạn có thể cố định đèn LED thanh ở vị trí đó.

Chúng tôi có cung cấp nhiều mẫu cố định khác nhau.

Shodensha cung cấp hai loại đèn LED thanh.

Vui lòng tham khảo thông tin bên dưới để biết thêm chi tiết sản phẩm.

Đèn LED thanh　LED-BL

Đèn LED thanh (thanh đôi, 10cm) Đèn LED thanh LED-BL10-CH2 LED-BL

Đặc điểm của ống kính macro là:

・Do tiêu cự cố định và ngắn
・Nên tiêu cự của ống kính tương đối ngắn

Vì vậy, hãy di chuyển phần thân ống kính lên-xuống để điều chỉnh tiêu cự.

＊Kích thước ống kính cũng tương đối lớn.

Vì những lý do trên, đèn chiếu sáng thường được lắp vào phần đầu của ống kính.

Đối với các ống kính CCTV, có thể điều chỉnh tiêu cự ở phía ống kính.

Nghĩa là có thể thay đổi tiêu cự của ống kính này.

Ngoài ra, ống kính CCTV cũng có tiêu cự dài hơn ống kính macro.

Do đó, chúng tôi lắp đèn chiếu sáng tách rời khỏi ống kính.
(Ngay cả khi tiêu cự của ống kính thay đổi thì vị trí chiếu sáng cũng không thay đổi. Vì vậy, hình ảnh quan sát được cũng không đổi.)

Cố định đèn với nhiều giá đỡ khác nhau.

Dưới đây là hình ảnh thiết bị sau khi lắp xong.
