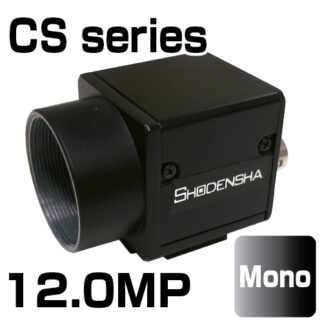

Camera USB3 Vision (USB3. 12Mega pixel, đơn sắc) CS1200-B

1.Tuân theo tiêu chuẩn camera công nghiệp quốc tế USB3 Vision
2.Camera ngàm C kích thước nhỏ gọn nhẹ và nhẹ
3.Camera USB có đầu cuối kích hoạt bên ngoài lý tưởng cho các ứng dụng nhúng
4.Tương thích với RoHS / FCC / CE! Nó cũng có thể được sử dụng để kết nối vào các sản phẩm cho thị trường nước ngoài!
5.
Nếu chưa rõ cách sử dụng Camera, chúng tôi sẽ cho bạn lời khuyên bằng tiếng Nhật.Việt, Anh! (Email, điện thoại)





●Cảm biến hình ảnh Sony IMX226

●Camera Cmount

●Với đầu tín hiệu kích hoạt input / strobe

●Với thiết bị đầu cuối I / O đa năng

●Bao gồm mô phỏng SDK

●Có sẵn phần mềm tùy chọn do Shodensha phát triển

●Hướng dẫn sử dụng tiếng Nhật ,Việt

●Windows

Liên hệ về sản phẩm phone028-3911-2006

Phương pháp cài đặt camera (xem video Youtube)







Thông số


Model CS41-B CS130-B CS500-B CS1200-B CS2000-B
Cảm biến ảnh 1/2.9 inch
CMOS
0.4 Megapixel





Sony
IMX287

1/2 inch
CMOS
1.3 Megapixel





ON Semiconductor
PYTHON1300

1/2.5 inch
CMOS
5.0 Megapixel





ON Semiconductor
Aptina AR0521





1/1.7 inch
CMOS
12.0 Megapixel





Sony
IMX226

1 inch
CMOS
20.0 Megapixel





Sony
IMX183

Kích thước điểm ảnh (μm) 6.9×6.9 4.8×4.8 2.2×2.2 1.85×1.85 2.4×2.4
Độ phân giải tối đa 720×540 1280×1024 2592×1944 4000×3036 5472×3648
Tốc độ khung hình ※1 120fps
(750×540)
90fps
(1280×1024)
31fps
(2592×1944)
30fps
(4000×3036)
14fps
(5472×3648)
Thời gian phơi sáng tối thiểu (μsec) 10 40 28 10 19
Shutter Global shutter Global shutter Rolling shutter Rolling shutter Rolling shutter
Nguồn điện bên ngoài
※2
DC9~24V DC12V DC9~24V DC9~24V DC12V
Công suất tiêu thụ nguồn USB
(DC5V)
Rated 3.0 W Rated 3.0 W Rated 2.5 W Rated 3.18 W Rated 2.83 W
Mount
C mount
Kết nối PC
USB3.0
OS đối ứng
Windows 8、8.1、10、11
Môi trường lưu trữ
Nhiệt độ: -30 ℃ ~ 70 ℃
Độ ẩm: 20% -80% hoặc thấp hơn (không ngưng tụ)
Môi trường hoạt động
Nhiệt độ: 0 ° C đến 50 ° C
Độ ẩm: 20% -80% (không ngưng tụ)
Kích thước / trọng lượng
29x29x30mm/56g
44x29x59mm/90g






Global shutter là “xuất đọc phơi sáng đồng thời”.
Hình ảnh được thu thập tại cùng một thời điểm cho tất cả các pixel.
Do đó, rất thuận lợi khi chụp các vật thể chuyển động.





Ưu điểm camera Vision USB3


1.Trọng lượng nhẹ và kích thước nhỏ gọn

軽量・小型のコンパクトサイズ
Camera USB3 Vision có kích thước siêu nhỏ và nhẹ 29x29x30mm!







2.Tuân theo USB3 Vision, tiêu chuẩn camera công nghiệp quốc tế dành cho hệ thống Camera công nghiệp

USB3 Vision USB3 Vision là gì?

Một tiêu chuẩn thống nhất cho giao diện USB 3.0 để xử lý hình ảnh được thiết lập bởi Hiệp hội Hình ảnh Tự động AIA cho Camera công nghiệp.



Tốc độ truyền Truyền dữ liệu theo tiêu chuẩn USB3.0 (lên đến khoảng 500 Mbyte / giây)
Thiết bị nhận Hiện tại, hầu hết các PC và hệ thống nhúng đều được trang bị USB3 và các thẻ giao diện interface cards
Chiều dài cáp Dây đồng thụ động tiêu chuẩn: lên đến 3m

※Nếu bạn cần khoảng cách xa, vui lòng sử dụng camera GigE.
Kết nối
Micro-B Locking Connector or Standard and Powered-B Locking Connectors
Nguồn camera Cáp tiêu chuẩn: lên đến 43,5W (5V, 900mA)
Các tính năng khác Có thể có nhiều camera








3.Thiết bị kích hoạt trigger

外部トリガー端子付

 Đi kèm thiết bị kích hoạt bên ngoài và thiết bị đầu cuố.Thiết bị I / O đa năng tiêu chuẩn!
Hệ thống dễ lắp ráp.



Cáp I / O được bán riêng.

ここがポイント Nó an tâm cho những người gặp khó khăn trong việc kết hợp chương trình!
Được cung cấp bởi Shodensha phần mềm kích hoạt giá rẻ gốc (tùy chọn).
Nhấn vào đây để biết chi tiết sản phẩm






4.Nhiều camera có thể được kích hoạt!

カメラの多重起動可能 Bạn có thể sử dụng nhiều camera USB3 Vision cùng một lúc.
* Giới hạn số lượng tùy vào công suất của PC.
複数のカメラを同時にコントロール可能 Bạn có thể điều khiển nhiều camera cùng một lúc!
Chúng tôi cung cấp phần mềm lưu trữ kích hoạt hiển thị đa màn hình gốc của Shodensha với mức giá thấp.
Nhấn vào đây để biết thêm chi tiết







5.Có nhiều lựa chọn!

Chúng tôi có nhiều lựa chọn về ống kính tiêu cự cố định có độ phân giải cao, ống kính viễn tâm có độ phân giải cao, cáp, phần mềm và các tùy chọn khác.

高解像度固定焦点レンズ 高解像度テレセントリックレンズ
Nhấp vào đây để xem ống kính tiêu cự cố định Bấm vào đây để xem telecentric lens




CameraUSB 3 Vision của Shodensha có thể được sử dụng theo mục 4 ở trên.





Không cần lập trình hoặc mua phần mềm! Bạn có thể chụp vàghi hìnhbằng phần mềm Viewer tiêu chuẩn! (Windows)






MeasurePro Light




Bạn có thể dễ dàng bắt đầu kiểm tra và quan sát khi sở hữu camera!



Phần mềm hiển thị được bao gồm theo tiêu chuẩn.
Do đó, bạn có thể bắt đầu kiểm tra và quan sát mà không cần lập trình hoặc mua thêm phần mềm.



Có thể lưu hình ảnh tĩnh.



CácNếu muốn lưu video, bạn có thể sử dụng phần mềm ghi thời gian dài Hi Trigger REC.









Được sử dụng kết hợp với phần mềm vision software như HALCON và LabVIEW (Windows)
(Windows)






Camera vision USB3 củaShodenshacó thể được sử dụng với nhiều phần mềm vision khác nhau.



HALCON

MVTec Software社 Windows

LabVIEW
※LabVIEW * LabView yêu cầu NI-IMAQdx, được bao gồm hoặc bán riêng.

National Instruments Windows

VisionPro

Cognex Windows

Adaptive Vision Studio

Future Processing Windows

MatLab

MathWorks Windows



※ Vui lòng sử dụng dịch vụ cho thuê camera để kiểm tra hoạt động với phiên bản của bạn.






Bạn có thể phát triển chương trình của riêng bạn. (Windows)




SDK được bao gồm dưới dạng tiêu chuẩn, với mã mẫu (python, VC ++, C #, VB.NET, C ++ Builder) SDK được bao gồm trong trình điều khiển camera.



※Trải nghiệm Camera C sử dụng SDK yêu cầu một số kinh nghiệm về ngôn ngữ C.
Chúng tôi đề xuất camera UVC công nghiệp cho những người sử dụng môi trường Linux hoặc OpenCV.
Vui lòng liên hệ với chúng tôi nếu bạn lo lắng về việc sử dụng loại camera nào để phát triển chương trình.





サンプルコード





Ngoài ra, phần mềm xem hoạt động được bao gồm dưới dạng tiêu chuẩn, cho phép bạn kiểm tra ảnh hưởng của các thông số khác nhau khi kiểm tra hình ảnh ở giai đoạn thiết kế hệ thống hoặc tạo chương trình.



GigEカメラ


ここがポイント Những ai nghĩ rằng về có ít yên tâm chương trình!
Chúng tôi sẽ sản xuất cho bạn. (Trả phí)
Vui lòng kiểm tra thông tin chi tiết từ biểu ngữ bên dưới.














Sử dụng máy ảnh với dòng Petit Soft do Shodensha (Windows) phát triển



Phần mềm bán trên thị trường là phần mềm đa chức năng nhưng đắt tiền …
Đa chức năng nhưng không sử dụng hết các chức năng …
Vì vậy ! Tôi ước tôi có thể làm điều đó với một mức giá thấp!
Phần mềm petit đơn chức năng được khuyến khích.
Chúng tôi cũng nhận tùy chỉnh phần mềm petit.









Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt

Phần mềm chụp kích hoạt
Hi TriggerF Light


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF Light

Hi Trigger F








Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt
Thêm chức năng sử dụng!!

Phần mềm chụp kích hoạt hiệu suất cao
Hi TriggerF Pro


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF PRO

Hi TriggerF Pro






Có thể lưu / tạm dừng bằng tín hiệu kích hoạt.
Hơn nữa, nhiều camera có thể được sử dụng cho nhiều lần kích hoạt!


Phần mềm chụp kích hoạt hiệu suất cao (nhiều camera)
Hi TriggerF-Pro4



Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerF PRO4

Hi Trigger F Pro4







Có thể chụp đồng thời từ 1 đến 4 camera.

Màn hình hiển thi 4 màn hình 4 phần
Phần mềm chụp ảnh
Hi TriggerQ



Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerQ

二重立ち上げ




Nếu bạn muốn khởi chạy nhiều hơn 4 camera, vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật.
Bấm vào đây để được hỗ trợ kỹ thuật






Lưu trữ video được nén (định dạng H.264) cho phép ghi âm trong thời gian dài

Phần mềm ghi âm dài
Hi TriggerREC


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerREC
圧縮録画





Phần mềm ghi lại các sự kiện đột ngột một cách đáng tin cậy.
Ghi trực tiếp vào ổ cứng / SSD của máy tính.

Đầu ghi ổ đĩa giám sát thiết bị
Hi TriggerWatcher


Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerWatcher

圧縮録画







Nếu bạn muốn đo lường, ! Tính năng xếp chồng tiêu điểm cũng có thể thực hiện được.

Phần mềm đo lường và xử lý hình ảnh hiệu suất cao
MFShip


Nhấn vào đây để biết thêm chi tiết. →MFShip

MFShip





phụ kiện



  • CD-ROM (tệp PDF trình điều khiển / SDK / hướng dẫn sử dụng)
  • Bộ kết nối camera và cáp USB 3.0 (không có vít) được bao gồm
  • Cáp IO được bán riêng.
  • ※Cáp USB3.0 có vít (2m) được bán riêng
    ※Nếu bạn mua cáp UBS3.0 có vít cùng lúc với camera, nó sẽ được thay thế bằng cáp kèm theo và Cáp USB3.0 (2m ・) Không có vít.



Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
CS1200-B
