Đo lường tỷ lệ hình cầu hóa của than chì

  1. Tỷ lệ hình cầu hóa của than chì là gì?



Than chì là một loại vật liệu kim loại được sử dụng trong nhiều lĩnh vực khác nhau, và có nhiều loại kim loại khác nhau. Cần phải chọn loại vật liệu phù hợp với mục đích và ứng dụng cụ thể. Một trong những loại vật liệu kim loại đó là gang.



金属材料の一つである鋳鉄。



Gang là một loại vật liệu tổ hợp, trong đó than chì (phi kim loại) được phân tán trong thép theo ba chiều. Tùy thuộc vào hình dạng của than chì mà các đặc tính vật lý như độ bền kéo, độ giãn dài, và độ dẫn nhiệt sẽ khác nhau. Đặc biệt, các đặc tính cơ học như độ bền kéo và độ giãn dài đòi hỏi tỷ lệ hình cầu hóa của than chì phải đạt trung bình trên 80% khi quan sát dưới kính hiển vi với độ phóng đại 100 lần. Do đó, tỷ lệ hình cầu hóa của than chì là một tiêu chuẩn đánh giá quan trọng để đảm bảo độ bền kéo và độ giãn dài.





鋳鉄とは





2. Phương pháp phân tích hạt than chì

Để phân tích tỷ lệ hình cầu hóa của than chì, các bước sau đây được áp dụng:

① Quá trình tiền xử lý: Trong trường hợp mẫu lớn, thực hiện cắt thô.
② Quá trình tiền xử lý: Nhúng vào nhựa.
③ Quá trình tiền xử lý: Cắt mẫu.
④ Quá trình tiền xử lý: Mài thô bề mặt cắt.
⑤ Quá trình tiền xử lý: Mài tinh bề mặt cắt.
⑥ Quá trình tiền xử lý: Đánh bóng bề mặt cắt để tạo bề mặt gương.
⑦ Quá trình tiền xử lý: Xử lý ăn mòn bằng hóa chất (đốt bề mặt bằng hóa chất).
⑧ Quan sát dưới kính hiển vi.
⑨ Phân loại, đếm, và tính toán.

Quá trình tiền xử lý rất phức tạp và mất nhiều thời gian. Trong quá trình quan sát, sử dụng kính hiển vi kim loại và tiến hành quan sát dưới kính hiển vi (phóng đại 100 lần). Sử dụng các tiêu chuẩn được chuẩn hóa theo tiêu chuẩn công nghiệp JIS cho phân loại dựa trên hệ số hình tròn và số hiệu dựa trên kích thước. Dựa trên các tiêu chuẩn này để thực hiện tính toán diện tích và đếm, từ đó xác định tỷ lệ hình cầu hóa của than chì.



黒鉛球状化率を算出



Tính toán tỷ lệ spheroidization của graphite trong cấu trúc dưới kính hiển vi được thực hiện theo các bước sau:
1. Nguyên tắc chung là sử dụng độ phóng đại 100 lần, tiến hành quan sát trên 5 trường hình và tính toán giá trị trung bình.
2. Các hạt graphite và tạp chất có kích thước nhỏ hơn 2mm (thực tế là 20μm) sẽ không được tính vào.
3. Phân loại và so sánh dựa trên bảng phân loại.
4. Xác định tỷ lệ phần trăm các hạt graphite có hình dạng V và VI so với tổng số hạt graphite để tính tỷ lệ spheroidization của graphite.

Đây là một phương pháp thủ công, đòi hỏi nhiều công đoạn phức tạp và mất nhiều thời gian. Kể cả quá trình tiền xử lý, công việc này yêu cầu nhiều thời gian và nỗ lực, dễ gặp phải lỗi do yếu tố con người và làm cho việc đánh giá trở nên khó khăn.





3. Hiệu quả hóa phân tích tỷ lệ spheroidization của graphite.

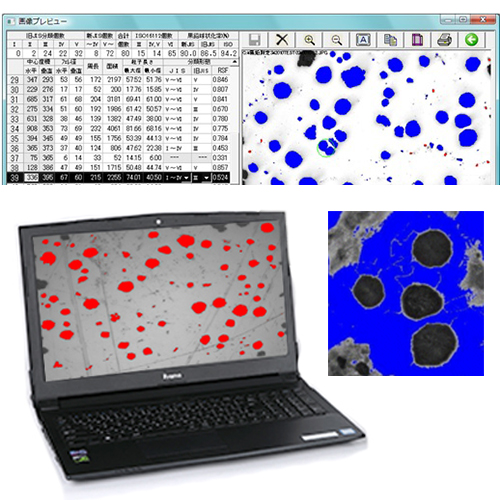

Vì thế, tôi xin đề xuất phương pháp sử dụng phần mềm phân tích spheroidization của graphite. Đây là phương pháp chụp ảnh chân thực các hạt graphite dạng cầu đã được phóng đại qua kính hiển vi và phân tích bằng phần mềm. Quá trình này sẽ được thực hiện theo phương pháp tính toán đã nêu trên, thông qua xử lý phân tích hình ảnh. Hình ảnh cho phép chúng ta nắm bắt các hạt graphite đã spheroidized với nhiều hình dạng và kích cỡ khác nhau. Hơn nữa, từ những hình ảnh độ nét cao này, có thể tự động thực hiện đo lường diện tích và đếm số lượng graphite. Thêm vào đó, chúng tôi có thể xuất dữ liệu chính xác và hình ảnh tĩnh sang định dạng Excel, từ đó tăng cường hiệu quả công việc, từ phân tích đến tạo báo cáo.



Chi tiết về phần mềm đo lường tỷ lệ spheroidization của graphite có thể được tham khảo tại đây.



Phần mềm đo lường tỷ lệ spheroidization của graphite (sản xuất bởi Công ty Nippon Steel Technology) – mã sản phẩm KKS04.





4. Bộ công cụ phân tích tỷ lệ spheroidization của graphite một cách hiệu quả

Phù hợp cho những ai muốn phân tích gang lớn, dễ dàng mang theo và thực hiện đo lường tỷ lệ spheroidization của graphite một cách đơn giản!

● Bộ kính hiển vi kim loại nhỏ gọn (kèm camera) và phần mềm đo lường tỷ lệ spheroidization của graphite.



小型簡易金属顕微鏡

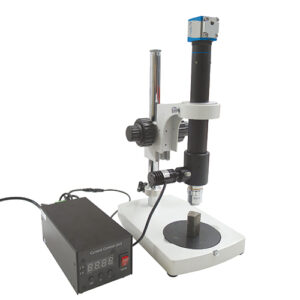

Kính hiển vi kim loại đơn giản, nhỏ gọn KKKI-STD6-130DN.

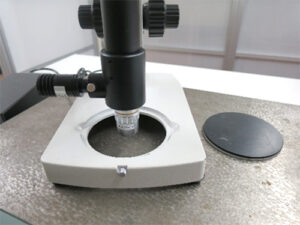

Kính hiển vi kim loại đơn giản, nhỏ gọn, dễ dàng mang theo và thuận tiện cho việc quan sát gang lớn.



小型簡易金属顕微鏡



プラス
黒鉛球状化率測定ソフト(日鉄テクノロジー株式会社製)



Phần mềm đo lường tỷ lệ spheroidization của graphite (sản xuất bởi Công ty Nippon Steel Technology).





Đối với những ai muốn thực hiện đo lường tỷ lệ spheroidization của graphite một cách chuyên nghiệp hơn, đây là bộ công cụ lý tưởng!

● Bộ kính hiển vi kim loại, camera cho kính hiển vi và phần mềm đo lường tỷ lệ spheroidization của graphite.



倒立型金属顕微鏡 (超高倍率顕微鏡) Kính hiển vi kim loại đảo ngược (kính hiển vi siêu cao) GR-29J-C3J.
プラス
顕微鏡用USB3.0カメラ(500万画素)



Camera USB3.0 cho kính hiển vi (500 megapixel) HDCT-500DN3.

プラス
黒鉛球状化率測定ソフト(日鉄テクノロジー株式会社製)





黒鉛球状化率測定ソフト(日鉄テクノロジー株式会社製)





5. Tổng kết



Việc đo lường tỷ lệ spheroidization của graphite trở nên hiệu quả hơn khi sử dụng phần mềm. Công ty chúng tôi cung cấp cả bộ công cụ đơn giản tiện lợi và bộ công cụ chuyên nghiệp để phục vụ nhu cầu của quý khách.
