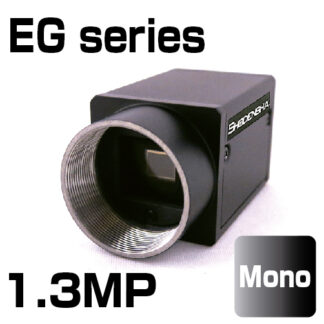

Camera GigE ( 1.3Megapixel・đơn sắc) EG130-B

1.Tuân theo tiêu chuẩn camera công nghiệp quốc tế GigE Vision
2.Kích thước nhỏ gọn nhẹ và nhẹ
3.Cáp LAN 100m (Cat.6)! Khoảng cách xa hơn dùng cáp quang
 * Theo tiêu chuẩn GigE Vision
4.Lý tưởng cho các ứng dụng nhúng
5.Tương thích với RoHS / FCC / CE! Nó cũng có thể được sử dụng để kết nối vào các sản phẩm cho thị trường nước ngoài!
6.Nếu chưa rõ cách sử dụng Camera, chúng tôi sẽ cho bạn lời khuyên bằng tiếng Nhật.Việt, Anh! (Email, điện thoại)





●Camera Cmount

●Với đầu tín hiệu kích hoạt input / strobe

●Với thiết bị đầu cuối I / O đa năng

●Đây là dòng có độ phân giải cao

●Hướng dẫn sử dụng tiếng Nhật ,Việt

● Global shutter

●Có sẵn phần mềm tùy chọn do Shodensha phát triển

※Nguồn PoE riêng nếu cần thiết (lớp 0). Liên quan nguồn PoE xin nhấp vào đây



Liên hệ về sản phẩm phone028-3911-2006
Thông số




Model EG41-B EG130-B EG320-B EG501-B EG601-B EG1200-B EG2000-B
Cảm biến ảnh 1/2.9 inch
CMOS
0.4 Megapixel







Sony
IMX287

1/2 inch
CMOS
1.3 Megapixel







ON Semi-
conductor
PYTHON 1300

1/1.8 inch
CMOS
3.2 Megapixel







Sony
IMX265

2/3 inch
CMOS
5.0 Megapixel







Sony
IMX264

1/1.8 inch
CMOS
6.0 Megapixel







Sony社
IMX178

1/1.7 inch
CMOS
12.0 Megapixel







Sony社
IMX226

1 inch
CMOS
20.0 Megapixel







Sony
IMX183

Kích thước điểm ảnh (μm) 6.9×6.9 4.8×4.8 3.45×3.45 3.45×3.45 2.4×2.4 1.85×1.85 2.4×2.4
Độ phân giải tối đa 720×540 1280×1024 2048×1536 2448×2048 3072×2048 4024×3036 5472×3648
Tốc độ khung hình ※1 120fps 90fps 37.5fps 23.5fps 17fps 9.6fps 5.8fps
Thời gian phơi sáng tối thiểu (μSec) 15 38 50 34 27 34 46
Dynamic range 74dB trở lên 60dB trở lên 73dB trở lên 60dB trở lên 65dB trở lên 70.5dB trở lên 65dB trở lên
Tỷ lệ S / N 41dB trở lên 40dB trở lên 40dB trở lên 40dB trở lên 40dB trở lên 40.5dB trở lên 41.5dB trở lên
Shutter Global shutter Global shutter Global shutter Global shutter Rolling shutter Rolling shutter Rolling shutter
Nguồn điện



DC9~24V hoặc PoE (lớp 0)



DC12V hoặc PoE (lớp 0)



DC12V hoặc PoE (lớp 0)



DC9~24V hoặc PoE (lớp 0)



DC12V hoặc PoE (lớp 0)



DC12V hoặc PoE (lớp 0)



DC12V hoặc PoE (lớp 0)



Năng lượng tiêu thụ



Ở DC12V tiêu thụ 3.1W



Ở DC12V tiêu thụ 2.7W



Ở DC12V tiêu thụ 3.5 W



Ở DC12V tiêu thụ 3.1W Ở DC12V tiêu thụ 3.5 W Ở DC12V tiêu thụ 3.0 W Ở DC12V tiêu thụ 3.5 W
Kích thước / trọng lượng
29mm × 29mm × 53.68mm (không bao gồm phần nhô ra của connector) / khoảng 80g
44mm × 29mm × 59mm (không bao gồm phần nhô ra của connector) / khoảng 86g
Mount
C mount

Display

GigE
Supported OS
Windows 8、8.1、10、11

Ambient temperature (ambient temperature)

During operation 0~50° During storage -30~70°

certification

CE / FCC / RoHS

※1: When Bayer 8bit













Global shutter  là “xuất đọc phơi sáng đồng thời”. Hình ảnh được thu thập tại cùng một thời điểm cho tất cả các pixel. Do đó, rất thuận lợi khi chụp các vật thể chuyển động.













Camera GigE của Shodensha được sử dụng theo ba cách.



Vui lòng nhấp vào cách sử dụng mong muốn.







Được sử dụng kết hợp với machine vision software như HALCON và LabVIEW (Windows)




Phát triển chương trình (Windows)




Sử dụng Camera với dòng Petit Soft do Shodensha phát triển(Windows)




Điểm nổi bật camera GigE


1.Trọng lượng nhẹ và kích thước nhỏ gọn

Trọng lượng nhẹ và kích thước nhỏ gọn
Camera GigE có kích thước siêu nhỏ và nhẹ 29x29x 53.68mm!(Không bao gồm phần connector)










2.Tuân theo GigE Vision, tiêu chuẩn camera công nghiệp quốc tế dành cho hệ thống Camera công nghiệp



GigE Visionに準拠

GigE Vision là gì?

Một tiêu chuẩn giao diện camera để xử lý hình ảnh sử dụng cổng giao tiếp Ethernet, thiết lập bởi Hiệp hội hình ảnh Tự động AIA cho Camera công nghiệp.
伝送速度 1Gbps
Thiết bị nhận Mạng LAN hoặc Gigabit NIC được trang bị trên PC (Card giao diện mạng)
Cáp Cat.6 Dây đồng 100m
Sợi quang 5.000m
Kết nối ・Copper Ethernet
・Dây đồng Ethernet có vít cố định
・Cáp quang Ethernet
Nguồn camera Được cấp nguồn qua cáp Ethernet (PoE) hoặc nguồn điện bên ngoài
Các tính năng khác Có thể có nhiều camera



Camera GigE của Shodensha tuân thủ tiêu chuẩn GigE Vision 1.2







3.Thiết bị kích hoạt trigger

外部トリガー端子付 Đi kèm thiết bị kích hoạt bên ngoài và thiết bị đầu cuối.Thiết bị I / O đa năng tiêu chuẩn!
Hệ thống dễ lắp ráp.





Cáp I / O được bán riêng.









4.Có nhiều lựa chọn!

Chúng tôi có nhiều lựa chọn cho ống kính tiêu cự cố định, cáp.

固定焦点レンズ
Nhấp vào đây để xem ống kính tiêu cự cố định






Cách sử dụng Camera GigE của Shodensha





Được sử dụng như một thiết bị đầu vào vision software như HALCON và LabVIEW (Windows).








Camera GigE của Shodensha tuân thủ tiêu chuẩn máy ảnh công nghiệp quốc tế GigE Vision và có thể được sử dụng với các vision software khác nhau.



HALCON

MVTec Software社

LabVIEW
※LabView thì đi kèm còn NI-IMAQdx là optoin bán riêng khi cần.

National Instruments

VisionPro

Cognex

MILMatrox Imaging Library

Matrox

Adaptive Vision Studio

Future Processing

MatLab

MathWorks



※ Hãy sử dụng dịch vụ cho thuê camera để kiểm tra hoạt động với phiên bản của bạn.






Bạn có thể phát triển chương trình của riêng bạn. (Windows)




SDK được bao gồm dưới dạng tiêu chuẩn, với mã mẫu (python, VC ++, C #, VB.NET, C ++ Builder)
SDK được bao gồm trong trình điều khiển camera.



※Trải nghiệm Camera C sử dụng SDK yêu cầu một số kinh nghiệm về ngôn ngữ C.
Chúng tôi đề xuất camera UVC công nghiệp cho những người sử dụng môi trường Linux hoặc OpenCV.
Vui lòng liên hệ với chúng tôi nếu bạn lo lắng về việc sử dụng loại camera nào để phát triển chương trình.





サンプルコード





Ngoài ra, phần mềm xem hoạt động được bao gồm dưới dạng tiêu chuẩn, cho phép bạn kiểm tra ảnh hưởng của các thông số khác nhau khi kiểm tra hình ảnh ở giai đoạn thiết kế hệ thống hoặc tạo chương trình.



GigEカメラ


ここがポイント Những ai nghĩ rằngvề có ít yên tâm chương trình!
Chúng tôi sẽ sản xuất cho bạn. (Trả phí)
Vui lòng kiểm tra thông tin chi tiết từ biểu ngữ bên dưới.















Sử dụng máy ảnh với dòng Petit Soft do Shodensha (Windows) phát triển



Phần mềm trên thế giới quá phức tạp! !
Phần mềm Petit seri , phần mềm chức năng thuận tiện cho những gì bạn muốn làm.









Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt

Phần mềm chụp kích hoạt
Hi TriggerF Light


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF Light

Hi Trigger F








Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt
Thêm chức năng sử dụng!!

Phần mềm chụp kích hoạt hiệu suất cao
Hi TriggerF Pro


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF PRO

Hi TriggerF Pro






Có thể lưu / tạm dừng bằng tín hiệu kích hoạt.
Hơn nữa, nhiều camera có thể được sử dụng cho nhiều lần kích hoạt!


Phần mềm chụp kích hoạt hiệu suất cao (nhiều camera)
Hi TriggerF-Pro4



Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerF PRO4

Hi Trigger F Pro4







Có thể chụp đồng thời từ 1 đến 4 camera.

Màn hình hiển thi 4 màn hình 4 phần
Phần mềm chụp ảnh
Hi TriggerQ



Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerQ

二重立ち上げ




Nếu bạn muốn khởi chạy nhiều hơn 4 camera, vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật.
Bấm vào đây để được hỗ trợ kỹ thuật






Lưu trữ video được nén (định dạng H.264) cho phép ghi âm trong thời gian dài

Phần mềm ghi âm dài
Hi TriggerREC


Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerREC
圧縮録画





Phần mềm ghi lại các sự kiện đột ngột một cách đáng tin cậy.
Ghi trực tiếp vào ổ cứng / SSD của máy tính.

Đầu ghi ổ đĩa giám sát thiết bị
Hi TriggerWatcher


Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerWatcher

圧縮録画





Phụ kiện



  • CD-ROM (file cài đặt / SDK / hướng dẫn sử dụng)
  • Bộ adapter camera .
  • ※Nguồn cho camera được bán riêng .Chi tiết xem tại đây.
  • Cáp lan 5m(CAT6)


Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
EG130-B

Nguồn dùng cho Camera GigE


Nguồn POE dùng cho camera GigE
ING-ADE3AT2(1m)



●Nguồn điện POE dùng cho camera GigE
●Cần thiết cho các PC không có grabber board, như notebook and mát tính slim .
●Cáp LAN 1m
●Kết nối cho một Camera

カメラ用POE電源



GigE Vision frame grabber board (2 ports kèm nguồn POE )
EG-IB2



●Hai cổng Gigabit Ethernet.Có thể kết nối tối đa 2 camera.
●Hỗ trợ PoE + (Cấp nguồn qua Ethernet)
 Một cáp LAN cấp nguồn cho camera GigE (tương thích PoE) là OK
●Hỗ trợ jumbo frames 9KB
●PCI-Express x 4 lanes
●Không cần nguồn để cung cấp cho board.

GigE Visionフレームグラバボード(4ポート・POE電源付)




GigE Vision frame grabber board (4 ports kèm nguồn POE )



EG-IB4




●Bốn cổng Gigabit Ethernet.Có thể kết nối tối đa 2 camera.

●Hỗ trợ PoE + (Cấp nguồn qua Ethernet)

Một cáp LAN cấp  nguồn cho camera GigE (tương thích PoE) là OK

●Hỗ trợ jumbo frames 9KB

●PCI-Express x 4 lanes

GigE Visionフレームグラバボード(4ポート・POE電源付)
