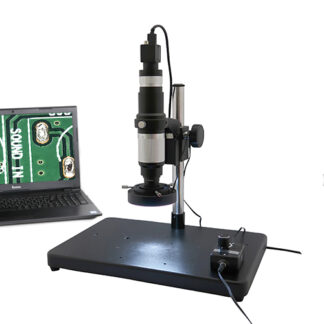

Microscope 4K 4K1200CS

Cực kỳ rõ nét, chất lượng cao gấp 4 lần Full HD

Chất lượng hình ảnh tương đương với kính hiển vi cao cấp với mức giá phải chăng!



● Lens 4K độ phân giải cao

● Camera 12MP

● Độ phóng đại:23x~230x
 (※Độ phóng đại là giá trị được quy đổi trên màn hình 17 inches)

● Đi kèm với phần mềm đo đơn giản có thể đo khoảng cách giữa 2 điểm

● Tích hợp nhiều phần mềm phong phú như phần mềm đo, phần mềm tập trung tiêu điểm, phần mềm liên kết hình ảnh

● Đa dạng đáp ứng mọi nhu cầu, phần mềm có thể nâng cấp

※ Có thể chuyển đổi giá đỡ sang loại giã đỡ nhỏ

Liên hệ về sản phẩm phone028-3911-2006

高解像度4Kレンズの描写力

白と黒の明るさのプロファイルを比較しました。(ガラススケールの赤丸箇所)


従来レンズ





白黒の境界付近のボケているエリア幅が広く、 明るさプロファイルの立ち上がりがなだらかです。

高解像度4Kレンズ





白黒の境界付近の鮮明なエリア幅が広く、 明るさプロファイルの立ち上がりもシャープです。





だから
高精細な映像が実現できます!

倍率・視野

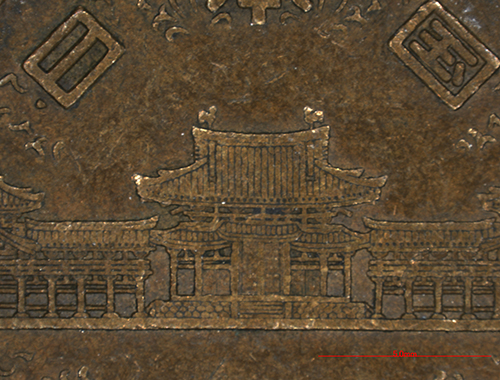

最低倍率 23倍(視野範囲14.5mmx11.0mm)

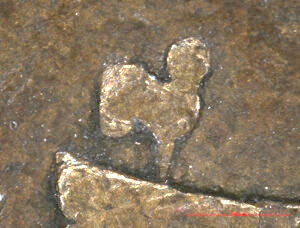

最高倍率 230倍(視野範囲1.5mmx1.1mm)



全体仕様

トータル倍率 23倍~230倍 ※倍率は17インチモニタ換算の計算値
作動距離 100mm
視野範囲 14.5mmx11.0mm (23倍時)
1.5mmx1.1mm (230倍時)
撮像素子 1/1.7”CMOS
画素数 1200万画素
ピクセルサイズ 1.85μmx1.85μm
代表的な解像度
(フレームレート※)
4000×3036(30fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境

対応OS Windows7、8、8.1、10、11
CPU Intel core i5以上
メモリ 8GB以上


全て標準装備

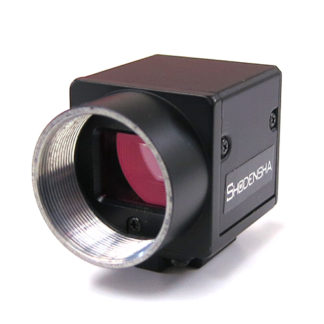

USBカメラ
1200万画素USB3.0カメラ

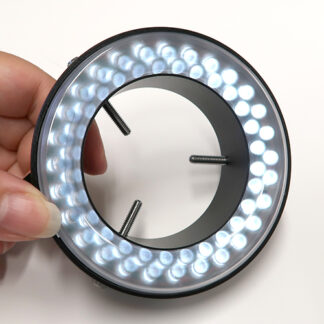

56灯LEDリング照明
専用LEDリング照明

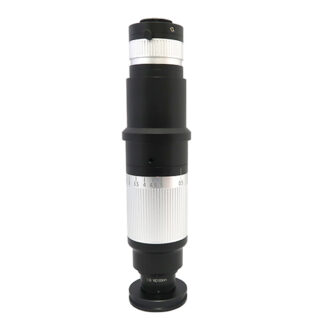

4Kレンズ
高解像度4Kズームレンズ
マイクロスコープスタンド
スタンド
※小型スタンドにも変更可能
ズームレンズ
保護カバー
Viewerソフトウェア
Viewerソフトウェア



主な特長

  • USB3.0接続
  • 光学10倍比ズームレンズ搭載でトータル倍率23倍~230倍
  • 目盛ごとにロックするラッチ機能付ズームレンズ(作業者による誤差がなくなるため計測に向いています
  • 小型スタンドにも変更可能



カメラインストール方法 (Youtube動画が開きます)

標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存
  • 2点間距離測定
  • スケール表示
  • クロスライン・グリッドライン表示
  • フィットイン機能、デジタルズーム機能
  • 対応OS:Windows8以降
  • *標準付属ソフトウェアは機能制限版です
  • 2点間距離以外の測定や焦点合成機能が必要な場合は
    オプション計測ソフトをお求めください。

*校正用ガラススケールはオプションです。

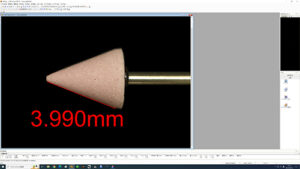

Viewerソフトウェア


計測

計測

MFShip

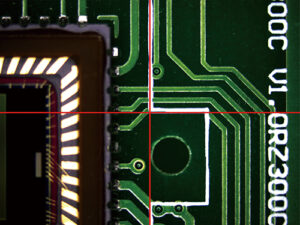

クロスライン表示

MFShip

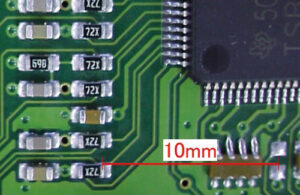

スケール表示







オプションソフトのご紹介

オプション計測ソフト

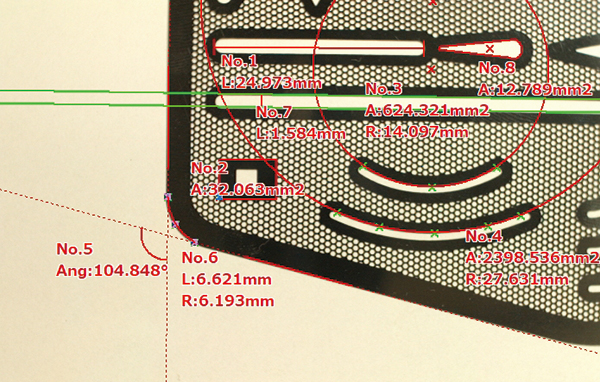

高機能画像処理計測ソフトウェア MFShip


●計測アシスト(エッジ自動フィット)機能
●ピンポイントデジタルズーム機能
●お手軽!くるっとフォーカス合成機能
GS-4SQ(20µm/100µm/500µm/1mm刻みの4種類のスケール付き)が標準付属



【計測項目】
●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●3点指定角度
●4点指定角度
●3点指定円
●近似円
●矩形
●楕円
●近似直線
●3点指定円弧など



【便利な機能】
・エッジ自動フィット機能
・ピンポイントデジタルズーム機能
・スケール表示
・焦点合成機能
・レポート作成
・画像連結機能(タイリング機能)

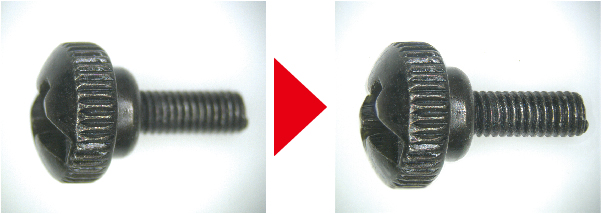

●焦点合成

焦点合成

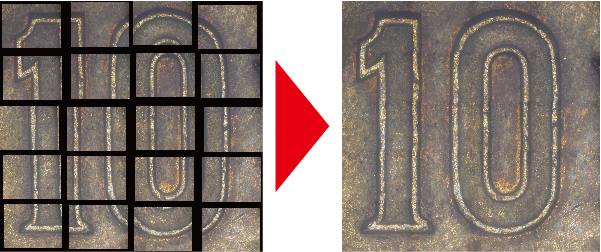

●タイリング(画像連結機能)

画像連結機能





標準Viewerソフト(MFShip※機能制限版)と高機能画像処理計測ソフトウェア(MFShip)の比較

・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

  標準Viewerソフト
(MFShip※機能制限版)
MFShip
(オプションソフト)
2点間距離
多機能計測 ×
エッジ自動フィット機能 ×
フォーカス合成機能 ×
ハレーション除去機能 ×
HDR合成機能 ×
画像連結機能 ×
Excel 出力
画像データの
サムネイル表示
画面表示倍率変更 ×
クロスライン表示
格子目盛表示
対応OS Windows11まで Windows11まで



豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。



便利なオプション

回転式簡易XYテーブル



回転式簡易XYテーブル
TK180-K
43,000円
(税抜)
※大型ベース・小型ベースに対応
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に



小型スタンドに取付例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利



簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。



簡易XYテーブル
TK100
36,000円
(税抜)

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
4K1200CS

Camera

Ống kính

Đèn chiếu

高解像度4Kレンズの描写力

白と黒の明るさのプロファイルを比較しました。(ガラススケールの赤丸箇所)


従来レンズ





白黒の境界付近のボケているエリア幅が広く、 明るさプロファイルの立ち上がりがなだらかです。

高解像度4Kレンズ





白黒の境界付近の鮮明なエリア幅が広く、 明るさプロファイルの立ち上がりもシャープです。





だから
高精細な映像が実現できます!

倍率・視野

最低倍率 23倍(視野範囲14.5mmx11.0mm)

最高倍率 230倍(視野範囲1.5mmx1.1mm)



全体仕様

トータル倍率 23倍~230倍 ※倍率は17インチモニタ換算の計算値
作動距離 100mm
視野範囲 14.5mmx11.0mm (23倍時)
1.5mmx1.1mm (230倍時)
撮像素子 1/1.7”CMOS
画素数 1200万画素
ピクセルサイズ 1.85μmx1.85μm
代表的な解像度
(フレームレート※)
4000×3036(30fps)
※実際のフレームレートはパソコンの性能、設定環境により異なります。



動作環境

対応OS Windows7、8、8.1、10、11
CPU Intel core i5以上
メモリ 8GB以上


全て標準装備

USBカメラ
1200万画素USB3.0カメラ
56灯LEDリング照明
専用LEDリング照明
4Kレンズ
高解像度4Kズームレンズ
マイクロスコープスタンド
スタンド
※小型スタンドにも変更可能
ズームレンズ
保護カバー
Viewerソフトウェア
Viewerソフトウェア



主な特長

  • USB3.0接続
  • 光学10倍比ズームレンズ搭載でトータル倍率23倍~230倍
  • 目盛ごとにロックするラッチ機能付ズームレンズ(作業者による誤差がなくなるため計測に向いています
  • 小型スタンドにも変更可能



カメラインストール方法 (Youtube動画が開きます)

標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
  • 静止画の保存
  • 2点間距離測定
  • スケール表示
  • クロスライン・グリッドライン表示
  • フィットイン機能、デジタルズーム機能
  • 対応OS:Windows8以降
  • *標準付属ソフトウェアは機能制限版です
  • 2点間距離以外の測定や焦点合成機能が必要な場合は
    オプション計測ソフトをお求めください。

*校正用ガラススケールはオプションです。

Viewerソフトウェア


計測

計測

MFShip

クロスライン表示

MFShip

スケール表示







オプションソフトのご紹介

オプション計測ソフト

高機能画像処理計測ソフトウェア MFShip


●計測アシスト(エッジ自動フィット)機能
●ピンポイントデジタルズーム機能
●お手軽!くるっとフォーカス合成機能
GS-4SQ(20µm/100µm/500µm/1mm刻みの4種類のスケール付き)が標準付属



【計測項目】
●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●3点指定角度
●4点指定角度
●3点指定円
●近似円
●矩形
●楕円
●近似直線
●3点指定円弧など



【便利な機能】
・エッジ自動フィット機能
・ピンポイントデジタルズーム機能
・スケール表示
・焦点合成機能
・レポート作成
・画像連結機能(タイリング機能)





●焦点合成

焦点合成





●タイリング(画像連結機能)

画像連結機能





標準Viewerソフト(MFShip※機能制限版)と高機能画像処理計測ソフトウェア(MFShip)の比較

・主な違いを表にまとめてあります。必要な機能に合わせてお選びください

  標準Viewerソフト
(MFShip※機能制限版)
MFShip
(オプションソフト)
2点間距離
多機能計測 ×
エッジ自動フィット機能 ×
フォーカス合成機能 ×
ハレーション除去機能 ×
HDR合成機能 ×
画像連結機能 ×
Excel 出力
画像データの
サムネイル表示
画面表示倍率変更 ×
クロスライン表示
格子目盛表示
対応OS Windows11まで Windows11まで



豊富なオプションソフトウェアを取り揃え!

●計測・焦点合成・自動外観検査・画像連結・黒鉛球状化率計測などのオプションソフトウェアも豊富に取り揃えております。
もちろん現在お使いの市販のアプリケーション(※DirechShow対応)も使えます。



便利なオプション

回転式簡易XYテーブル



回転式簡易XYテーブル
TK180-K
43,000円
(税抜)
※大型ベース・小型ベースに対応
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に



小型スタンドに取付例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利



簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。



簡易XYテーブル
TK100
36,000円
(税抜)
