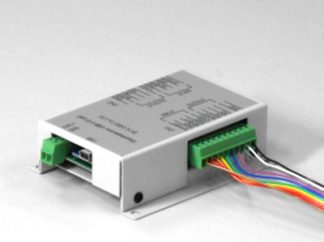

Unit I/O dùng cho kiểm tra ngoại quan – kiểm tra hình ảnh (loại khối thiết bị đầu cuối) IO-T2

画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2

Có thể tạo một hệ thống kiểm tra hình ảnh đơn giản bằng cách kết nối thiết bị này với phần mềm kiểm tra ngoại quan-kiểm tra hình ảnh.
Có thể kết nối với PLC, nên sẽ tiết kiệm được thời gian và chi phí khi tạo một hệ thống kiểm tra hình ảnh.





Tham khảo thông số kỹ thuật ở đây.

Liên hệ về sản phẩm phone028-3911-2006

Đặc trưng sản phẩm

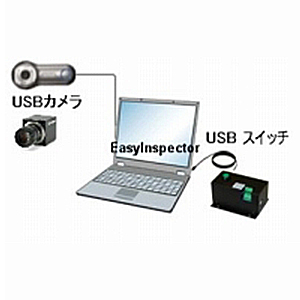

Ví dụ về hệ thống kiểm tra bán tự động
Camera USB, máy tính, Unit I/O

画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2
Có thể khởi động quá trình kiểm tra bằng công tắc cầm tay.
Có thể kết nối công tắc (công tắc bằng chân) sao cho phù hợp với mục đích sử dụng vào Unit I/O.

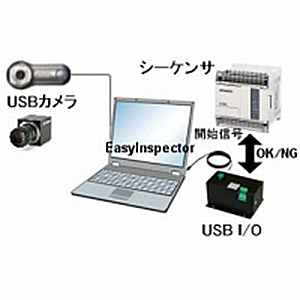

Ví dụ về hệ thống kiểm tra tự động
Camera USB, máy tính, Unit I/O, PLC.

画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2
Bằng cách kết nối Unit I/O với PLC, có thể tiến hành kiểm tra tự động In-line.
Có thể nhận tín hiệu OK/NG từ Unit I/O.

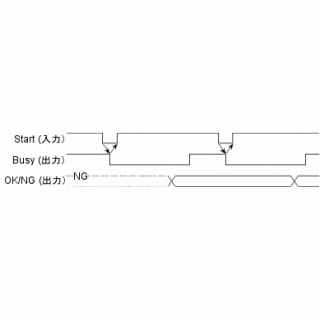

Biểu đồ thời gian

画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2
画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2
画像検査・外観検査用I/Oユニット (端子台タイプ) IO-T2

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
IO-T2

Camera

Ống kính

Đèn chiếu

Tính năng của phần mềm đo lường đơn giản

soft_img

  • Có thể quan sát hình ảnh trực tiếp.
  • Có thể hiển thị đồng thời hình ảnh trực tiếp và hình ảnh đã lưu.
  • Lưu trữ hình ảnh tĩnh (định dạng JPEG, BMP).
  • Tính năng dừng tạm thời hình ảnh quan sát (tính năng Freeze).
  • Đo lường khoảng cách hai điểm tùy ý.
  • Hệ điều hành tương thích:WindowsXP、Vista、7、8、10(32bit・64bit)
  • Lưu và đọc dữ liệu hiệu chỉnh trong khi đo lường. ※Thước kính dùng để đo lường là sản phẩm bán rời.
  • Phần mềm đo lường nâng cao MeasurePRO

    MeasurePRO

    Phần mềm đo lường nâng cao do công ty chúng tôi phát triển.
    Ngoài tính năng đo lường hình ảnh, còn có thể hiển thị nhiều đường chéo, hiển thị chỉ số, so sánh với hình ảnh lưu trữ, nhập lời đánh giá.
    Trang bị tính năng xuất dữ liệu ra file Excel

    • Hạng mục đo lường

      [Khoảng cách 2 điểm]
      [Góc giữa 3 điểm ]
      [Góc giữa 4 điểm ]
      [Đường kính hình tròn]
      [Khoảng cách giữa 2 tâm tròn]
      [Đường vuông góc]
      [Diện tích]

    • Tính năng tiện lợi

      ・Xuất dữ liệu ra file Excel
      ・Hiển thị nhiều đường chéo
      ・Hiển thị trục chỉ số XY
      ・Hiển thị chỉ số đơn vị
      ・Hiển thị 2 màn hình của hình ảnh lưu trữ và hình ảnh quan sát hiện tại.
      ・Nhập lời nhận xét tùy ý.

    MeasurePRO-Ex

    MeasurePRO-EX

    Ngoài toàn bộ tính năng của phần mềm đo lường(MeasurePRO),
    còn có thêm tính năng tổng hợp tiêu cự.
    Trang bị 2 thước kính dùng để hiệu chỉnh(GS-0.2、GS-0.5)
    Có thể đo lường ngay trên màn hình một cách đơn giản.

    • Hạng mục đo lường

      [Khoảng cách giữa 2 điểm]
      [Góc giữa 3 cạnh]
      [Góc giữa 4 cạnh]
      [Đường kính hình tròn]
      [Khoảng cách giữa 2 tâm tròn]
      [Đường vuông góc]
      [Diện tích]

    • Tính năng tiện lợi

      ・Tính năng tổng hợp tiêu điểm

    So sánh phần mềm đo lường nâng cao(MeasurePRO)với phần mềm đo lường đa tính năng(MeasurePRO-Ex)

     ・Tổng hợp những điểm khác biệt chủ yếu trong bảng bên dưới. Hãy lựa chọn những tính năng cần thiết với nhu cầu sử dụng.

      MeasurePRO-Ex MeasurePRO
    Khoảng cách 2 điểm
    Tính năng tổng hợp tiêu điểm
    Xuất file Excel
    Hiển thị hình ảnh thu nhỏ của dữ liệu.
    Thay đổi độ phóng đại của hình ảnh hiển thị.
    Hiển thị đường chéo nhiều đường nhiều đường
    Grid
    Hiển thị trục chỉ số XY

    Hệ điều hành tương thích

    Windows XP、Vista、7、8 and 10 (32bit・64bit)

    Hình ảnh ví dụ sử dụng phần mềm kiểm tra ngoại quan tự động EI310

    Kiểm tra thử tấm ván:

    Kiểm tra xem có phần lỗi, bị xước hay khiếm khuyết ở trong phạm vi kiểm tra hình tròn hay không. Đầu tiên, điều chỉnh Camera USB vào vị trí để có thể chụp được hình ảnh ở phần cần kiểm tra. Sau khi di chuyển vị trí, chụp phần cần kiểm tra. So sánh hình ảnh đã chụp với hình ảnh đã đăng ký làm ảnh mẫu từ trước.

    Nếu kết quả kiểm tra nằm trong phạm vi đã cài đặt thì kết quả là đạt tiêu chuẩn, nếu kết quả kiểm tra nằm ngoài giá trị đã cài đặt thì kết quả là không đạt.

    Những phần có kết quả đạt tiêu chuẩn sẽ được tổng hợp và lưu lại. Vì vậy sau khi đã kiểm tra nhiều phần khác nhau, thì có thể xác nhận lại kết quả. Khi kết quả không đạt tiêu chuẩn thì sẽ được hiển thị màu hồng (có thể thay đổi màu sắc). Khi tạm dừng quá trình kiểm tra thì có thể làm hiện thông báo trên màn hình giám sát.



    Phần mềm kiểm tra ngoại quan – kiểm tra hình ảnh (EI310) Kiểm tra thử bộ mạch chủ

    Trường hợp kiểm tra hình ảnh hoàn toàn tự động bằng EI Robot. Kiểm tra lỗi trên bộ mạch chủ một cách tự động. Sau khi cài đặt phần kiểm tra, khởi động quá trình kiểm tra, sau đó có thể tiến hành quá trình kiểm tra hoàn toàn tự động tại nhiều điểm. Nếu cài đặt vị trí tiêu chuẩn cho điểm cần kiểm tra, thì từ lần thứ 2 chỉ cần cài đặt vật cần kiểm tra là có thể tiến hành dễ dàng.


    Chạy thử SNiPER – thiết bị loại bỏ sản phẩm lỗi tự động (EasyInspector SNiPER)

    Nếu kiểm tra phát hiện ra vết bẩn (vết đen) trên sản phẩm, sẽ xuất hiện thông báo lỗi, sản phẩm sẽ bị loại khỏi dây chuyền.

    Trao đổi về sản phẩm

    phone028-3911-2006

    Giờ làm việc: 08:00 - 17:00
    Ngày nghỉ định kỳ
