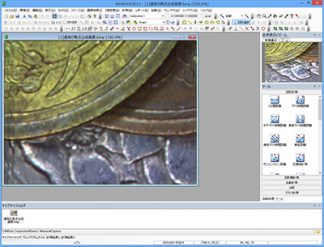

Phần mềm phân tích hình ảnh và xử lý hình ảnh nâng cao WinROOF 2021 Lite
Ngoài việc ghép hình ảnh, các chức năng đo lường khác nhau thì ghép tiêu điểm cho phép xếp chồng tiêu điểm các hình ảnh quan sát bằng Microscope và cả bằng kính hiển vi.
●Có thể tạo hình ảnh liên kết bằng cách ghép các ảnh chụp cả chiều dọc và chiều ngang (không giới hạn số lượng ảnh) .
●Có thể xoay núm điều chỉnh lấy nét di chuyển lên xuống bằng tay.
●Trong lúc tổng hợp tiêu điểm bạn có thể xoay bằng tay điều chỉnh tiêu cự.
●Trang bị chức năng tồng hợp ghép các ảnh đã chụp với nhau thành một ảnh rõ nét.
Hệ điều hành : Windows 7, 8, 10 (32 / 64bit) trở lên
CPU: Tương đương Core-i3 hoặc 2.0GHz trở lên
Bộ nhớ: 4GB trở lên (32bit), 8GB trở lên (64bit)
Màn hình: màu 1280 x 1024 trở lên
Giao diện: Free port x 1
Những đặc điểm chính
WinROOF 2021 Lite là phần mềm xử lý hình ảnh và phân tích hình ảnh nâng cao đi kèm chức năng đo và chức năng xếp chồng tiêu điểm (Tổng hợp tiêu điểm) khi quan sát hình ảnh bằng Microscope cũng như là bằng kính hiển vi soi nổi bằng tính năng e-Tiling .
Các tính năng của WinROOF 2021 Lite
Phần mềm phân tích hình ảnh và xử lý hình ảnh nâng cao.Có thể tạo ảnh ghép bằng cách ghép nhiều ảnh đã chụp theo chiều dọc và chiều ngang (không giới hạn số lượng ảnh).
Trong lúc tổng hợp tiêu điểm bạn có thể xoay bằng tay điều chỉnh tiêu cự.
Các đối tượng có sự lồi lõm thông thường sẽ chỉ nhìn rõ một phía. Tổng hợp tiêu điểm giúp tích hợp các bức ảnh đã lấy nét ghép lại thành 1 tấm ảnh hoàn chỉnh.
Phát triển bởi Mitani Corporation
Các tính năng tiện ích của WinROOF 2021 Lite
Chức năng 1. Xếp chồng tiêu điểm (có thể xếp chồng tiêu điểm trong khi xoay tay cầm điều chỉnh tiêu điểm theo chiều dọc (góc thô)), chức năng tiêu chuẩn “Round and synthetic”, kết hợp tiêu điểm trong khi xoay tay cầm điều chỉnh tiêu điểm dọc (góc chuyển động thô) của Microscope ,Tổng hợp tiêu điểm giúp tích hợp các bức ảnh đã lấy nét ghép lại thành 1 tấm ảnh hoàn chỉnh.
Trước khi tổng hợp
Sau khi tổng hợp
【Hình ảnh tham khảo tổng hợp tiêu điểm (kính hiển vi soi nổi)】
【くるっと合成（マイクロスコープ） 参考画像】
Chức năng 2. Xếp chồng tiêu điểm (chức năng kết hợp lấy nhiều hình ảnh tiêu điểm và kết hợp chúng thành một hình ảnh)Nó có chức năng tạo ảnh (dồn tiêu điểm) kết hợp nhiều ảnh với các tiêu cự khác nhau và lấy nét trên toàn bộ ảnh. Đặc biệt hiệu quả đối với các vật không đồng đều, loại bỏ nhu cầu so sánh nhiều hình ảnh cạnh nhau.
Trước khi lấy tiêu cự
Sau khi lấy tiêu cự
【Kết nối hình ảnh Hình ảnh tham khảo 3】
Chức năng 3. Các mục đo lường khác nhau
【Mục đo lường】
Khoảng cách giữa hai điểm
Khoảng cách giữa các đường thẳng song song
Khoảng cách giữa các đường thẳng song song nằm ngang
Khoảng cách giữa các đường thẳng song song
Khoảng cách giữa các đường thẳng song song liên tục
Khoảng cách vuông góc
Khoảng cách đường đa giác
Đo chiều dài đoạn
Khoảng cách giữa các tâm vòng tròn
Tọa độ điểm
Góc tạo bởi 3 điểm
Góc tạo bởi 4 điểm
Vòng tròn được chỉ định ở giữa
3 điểm xác định vòng tròn
Vòng tròn được chỉ định ở giữa
Hình chữ nhật
hình elip
đa giác
Lựa chọn tự động
Đường thẳng gần đúng
Hình cung 3 điểm xác định
Ngoài ra, cũng kèm chức năng như chèn văn bản, chèn mũi tên và xuất dữ liệu đo được sang Excel.
Chức năng 4. Chức năng hỗ trợ đo lường
Phóng to điểm mà con trỏ chuột di chuyển đến .Ngoài ra con trỏ chuột cũng hỗ trợ bắt điểm mép cạnh khi di chuyển đến ,tính năng này giúp giảm sai số của con người và cho phép đo chính xác.
Chức năng 5. Chức năng kết nối hình ảnh (tiling function)
Đối với các đối tượng không nằm trong phạm vi nhìn thấy rõ của một trường quan sát của Microscope.Chức năng này giúp liên kết các ảnh (titiing) để tạo ra một hình ảnh có trường nhìn rộng , độ phân giải cao bằng cách chia nhỏ màn hình rồi chụp và dán những hình ảnh đó lại với nhau.
【hình ảnh Kết nối Hình ảnh tham khảo 1】
【hình ảnh Kết nối Hình ảnh tham khảo 2】
【hình ảnh kết nối Hình ảnh tham khảo 3】
Chức năng 6.
LọcNó cũng đi kèm với chức năng lọc tạo ra hình ảnh hiệu quả để phân tích bằng cách sử dụng đầy đủ các bộ lọc khác nhau như chức năng sửa quang sai do ống kính tạo ra, tăng cường rìa ảnh và loại bỏ nhiễu ảnh.
Hình ảnh so sánh giữa hình ảnh được chụp bằng kính hiển vi (bên trái) và hình ảnh được xử lý bằng chức năng tăng cường cạnh (bên phải)
Được đề xuất mục đích muốn lấy nét chồng ảnh được chụp bằng kính hiển vi! Việc lấy nét chồng nhiều hình ảnh được chụp bằng kính hiển vi là rất khó.Vật kính của kính hiển vi quay hơi vào trong. Vì vậy, nếu bạn điều chỉnh tiêu điểm với góc chuyển động thô (tay cầm lên xuống) để điều chỉnh tiêu điểm, không chỉ vật kính sẽ di chuyển lên xuống mà còn gây ra sự nghiêng của trục quang học. Tuy nhiên, vì WinRO OF 2021 Lite có “chức năng tự động sửa vị trí”, nó cho phép quan sát lập thể hơn, chụp ảnh và xếp chồng tiêu điểm (lấy nét xếp chồng) bằng cách tận dụng các đặc điểm của kính hiển vi lập thể.
Hình ảnh được chụp bằng kính hiển vi nổi và tiêu điểm xếp chồng bằng Win Roof 2021 Lite
Hình ảnh được chụp bằng kính hiển vi soi nổi kết hợp với phần mềm tổng hợp tiêu điểm khác
